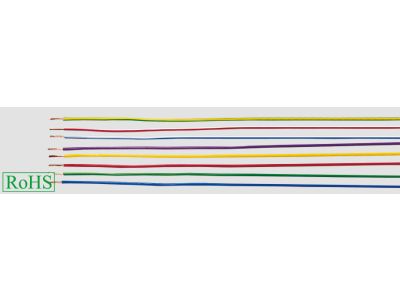

Przewód instalacyjny H07V-K (LGY) 1,5 450/750V zielony /100m/ KRĄŻEK | 29139 Helukabel

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 1,5 mm² to wysokiej klasy jednożyłowy kabel elektroenergetyczny, wyprodukowany przez renomowaną firmę Helukabel. Charakteryzuje się on wyjątkową elastycznością dzięki zastosowaniu wielodrutowej żyły miedzianej, co znacząco ułatwia manewrowanie w ciasnych przestrzeniach rozdzielnic oraz korytek kablowych. Izolacja wykonana ze specjalnego polichlorku winylu (PVC) zapewnia doskonałe właściwości dielektryczne oraz odporność na starzenie termiczne. Przewód został zaprojektowany do pracy przy napięciu znamionowym 450/750V, jednak w instalacjach chronionych dopuszcza się napięcie robocze do 1000V prądu zmiennego lub do 750V prądu stałego względem ziemi. Zielony kolor izolacji pozwala na precyzyjną identyfikację obwodów zgodnie ze schematem projektowym instalacji.

• Przekrój 1,5 mm²: Optymalny do obwodów sterowniczych, sygnalizacyjnych oraz oświetleniowych.
• Wysoka elastyczność: Klasa giętkości żyły ułatwia montaż w rurkach instalacyjnych i kanałach.
• Szeroki zakres napięć: Bezpieczna praca w instalacjach do 1000V AC przy montażu stacjonarnym.
• Trwała izolacja PVC: Odporna na uszkodzenia mechaniczne podczas przeciągania przez przepusty.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania europejskie i międzynarodowe, co gwarantuje bezpieczeństwo i powtarzalność parametrów technicznych. Przewód jest produkowany zgodnie z normami DIN VDE 0285-525-2-31 oraz DIN EN 50525-2-31, które definiują standardy dla jednożyłowych przewodów bez powłoki o izolacji termoplastycznej. Dodatkowo, zgodność z normą IEC 60227-3 potwierdza najwyższą jakość wykonania żyły miedzianej oraz powłoki izolacyjnej, umożliwiając stosowanie produktu w projektach wymagających certyfikowanych komponentów elektrotechnicznych.

Zastosowanie

Przewód H07V-K 1,5 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych i automatyce przemysłowej. Jest idealnym rozwiązaniem do:

• Okablowania wewnętrznego w szafach sterowniczych i rozdzielnicach niskiego napięcia.
• Montażu w rurach instalacyjnych układanych na tynku oraz pod tynkiem.
• Instalacji w zamkniętych systemach korytek kablowych.
• Podłączania opraw oświetleniowych oraz urządzeń elektronicznych.

Należy pamiętać, że zgodnie z wytycznymi technicznymi, przewodów tych nie wolno układać bezpośrednio w otwartych rynnach, na drabinkach kablowych ani w korytarzach kablowych bez dodatkowej osłony mechanicznej.

Wskazówki Montażowe

Podczas prac instalacyjnych z przewodem LGY 1,5 mm² zaleca się stosowanie odpowiednich tulejek zaciskowych na końcach żył wielodrutowych, co zapobiega rozwarstwianiu się drucików i zapewnia pewny styk elektryczny w zaciskach śrubowych lub sprężynowych. Przy układaniu w rurach instalacyjnych należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury izolacji PVC. W przypadku montażu w rozdzielnicach, zaleca się stosowanie grzebieni i korytek grzebieniowych, co pozwala na zachowanie porządku i optymalne chłodzenie przewodów pracujących pod obciążeniem. Maksymalne napięcie robocze 1000V AC jest dopuszczalne wyłącznie w przypadku instalacji stałych i zabezpieczonych przed dotykiem bezpośrednim.

FAQ

• Czy ten przewód można stosować na zewnątrz bez osłony? Nie, przewód H07V-K jest przeznaczony do układania w rurach, pod tynkiem lub w zamkniętych korytkach. Nie posiada on powłoki odpornej na promieniowanie UV i bezpośrednie warunki atmosferyczne.
• Jaka jest różnica między LGY a H07V-K? Są to oznaczenia tego samego typu przewodu – H07V-K to oznaczenie według zharmonizowanej normy europejskiej, natomiast LGY to tradycyjne oznaczenie polskie dla przewodu linkowego o izolacji PVC.
• Czy zielony kolor oznacza przewód ochronny? Nie, przewód ochronny (PE) musi posiadać izolację żółto-zieloną. Przewód w kolorze czysto zielonym jest stosowany do celów identyfikacyjnych w specyficznych obwodach sterowniczych lub sygnalizacyjnych, zgodnie z projektem instalacji.
