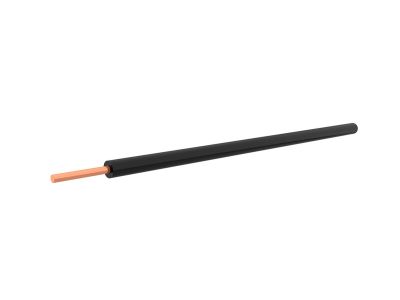

Przewód instalacyjny H05V-U (DY) 0,5 300/500V, czarny KRĄŻEK | G-105468 TF Kable

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-U (DY) o przekroju 0,5 mm² to wysokiej klasy komponent elektroenergetyczny wyprodukowany przez renomowaną markę TF-Kable. Produkt charakteryzuje się miedzianą żyłą jednodrutową (U), która gwarantuje doskonałą przewodność elektryczną oraz sztywność ułatwiającą precyzyjne formowanie wewnątrz rozdzielnic. Izolacja wykonana z polwinitu (PVC) typu V zapewnia skuteczną ochronę dielektryczną oraz odporność na typowe czynniki mechaniczne występujące podczas montażu. Napięcie znamionowe 300/500V (05) pozwala na bezpieczne stosowanie przewodu w szerokim spektrum systemów sterowania i sygnalizacji. Czarny kolor powłoki ułatwia identyfikację faz lub konkretnych obwodów w złożonych systemach automatyki.

• Przekrój znamionowy: 0,5 mm² – idealny do precyzyjnych obwodów kontrolnych.
• Konstrukcja żyły: Jednodrutowa miedziana (klasa 1), zapewniająca stabilność połączeń śrubowych.
• Izolacja: Polwinitowa (PVC) o wysokiej wytrzymałości dielektrycznej.
• Napięcie: 300/500V, zgodne z normą zharmonizowaną (H).

Zgodność z Normami

Przewód został wykonany zgodnie z rygorystycznymi normami zharmonizowanymi (H), co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania na terenie całej Unii Europejskiej. Spełnienie wymagań technicznych dla typu H05V-U gwarantuje, że produkt przeszedł odpowiednie testy wytrzymałościowe izolacji oraz badania czystości miedzi. Zastosowanie standardu DY (drut, izolacja polwinitowa) jest zgodne z polskimi wytycznymi dotyczącymi instalacji podtynkowych i natynkowych w rurach osłonowych.

Zastosowanie

Dzięki swojej specyfikacji, przewód H05V-U 0,5 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych i automatyce przemysłowej. Jest dedykowany przede wszystkim do:

• Budowy obwodów sygnalizacyjnych i kontrolnych w szafach sterowniczych.
• Układania na stałe w rurach instalacyjnych (peszlach) montowanych na lub pod tynkiem.
• Wykonywania połączeń wewnątrz urządzeń elektrycznych i aparatury rozdzielczej.
• Systemów oświetleniowych i niskoprądowych układów zasilania.

Wskazówki Montażowe

Podczas montażu przewodu H05V-U należy zwrócić uwagę na promień gięcia, aby nie uszkodzić struktury miedzianego drutu. Zaleca się stosowanie odpowiednich narzędzi do zdejmowania izolacji, które nie nacinają żyły przewodzącej. W przypadku łączenia w zaciskach śrubowych, jednodrutowa konstrukcja zapewnia optymalną powierzchnię styku bez konieczności stosowania tulejek zaciskowych, co przyspiesza prace instalacyjne. Przewód powinien być układany w miejscach suchych, a w przypadku montażu w rurach instalacyjnych, należy zapewnić odpowiednią przestrzeń dla zachowania właściwej cyrkulacji powietrza i uniknięcia przegrzewania wiązek.

FAQ

• Czy ten przewód można stosować bezpośrednio w tynku? Nie, przewody typu H05V-U (DY) powinny być układane w rurach instalacyjnych (peszlach) lub korytach kablowych, aby zapewnić im odpowiednią ochronę mechaniczną.
• Jaka jest różnica między H05V-U a H07V-U? Główną różnicą jest napięcie znamionowe. H05V-U jest przeznaczony na napięcie 300/500V, natomiast H07V-U na 450/750V. Wybór zależy od wymagań konkretnej instalacji.
• Czy produkt jest sprzedawany w krążkach? Tak, przewód dostarczany jest w formie wygodnego krążka, co ułatwia jego odwijanie i zapobiega plątaniu się materiału podczas pracy.
