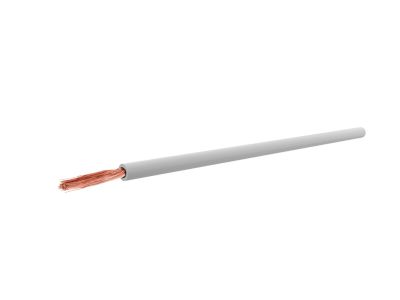

Przewód instalacyjny H05V-K (LGY) 1,0 300/500V, szary KRĄŻEK | G-105513 TF Kable

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K, znany w polskiej nomenklaturze jako LGY, to wysokiej klasy jednożyłowy przewód elektroenergetyczny o przekroju znamionowym 1,0 mm². Produkt został zaprojektowany przez renomowanego producenta TF-Kable z myślą o profesjonalnych systemach sterowania i rozdziału energii. Kluczowym elementem konstrukcyjnym jest miedziana żyła wielodrutowa giętka klasy 5, która gwarantuje doskonałą elastyczność, ułatwiając prowadzenie przewodu w ciasnych przestrzeniach koryt grzebieniowych oraz rurek instalacyjnych.

• Napięcie znamionowe: Parametr 300/500V pozwala na bezpieczną pracę w obwodach sterowniczych, sygnalizacyjnych oraz zasilających o niskim poborze mocy.
• Izolacja polwinitowa (PVC): Zastosowanie wysokiej jakości polwinitu zapewnia skuteczną ochronę dielektryczną oraz odporność na typowe czynniki występujące w środowisku przemysłowym.
• Kolorystyka: Szara powłoka izolacyjna ułatwia identyfikację konkretnych obwodów w rozbudowanych systemach automatyki.
• Konstrukcja zharmonizowana: Oznaczenie literowe H05V-K potwierdza wykonanie zgodnie z europejskimi standardami, co jest kluczowe przy projektach eksportowych.

Zgodność z Normami

Przewód H05V-K (LGY) 1,0 mm² został wyprodukowany w oparciu o rygorystyczne normy zharmonizowane (H), co gwarantuje powtarzalność parametrów technicznych i bezpieczeństwo użytkowania na terenie całej Unii Europejskiej. Produkt spełnia wymagania dotyczące palności oraz właściwości izolacyjnych stawiane przewodom przeznaczonym do układania na stałe wewnątrz urządzeń i w systemach osłonowych.

Zastosowanie

Dzięki swojej elastyczności i wytrzymałości, przewód ten znajduje szerokie zastosowanie w branży elektro-technicznej:

• Prefabrykacja szaf sterowniczych: Idealny do wykonywania połączeń wewnątrz tablic rozdzielczych, gdzie wymagane jest precyzyjne układanie wiązek.
• Automatyka przemysłowa: Wykorzystywany do okablowania sterowników PLC, przekaźników oraz aparatury modułowej na szynach DIN.
• Instalacje podtynkowe i natynkowe: Przeznaczony do układania w rurkach izolacyjnych (peszlach) oraz zamkniętych kanałach kablowych w pomieszczeniach suchych.
• Budowa maszyn: Stosowany jako stałe połączenie wewnątrz urządzeń elektroenergetycznych, gdzie występuje ryzyko drgań (giętka żyła zapobiega pękaniu miedzi).

Wskazówki Montażowe

Podczas montażu przewodu LGY 1,0 mm² należy pamiętać o kilku kluczowych zasadach inżynieryjnych:

• Zakończenie żyły: Ze względu na wielodrutową strukturę żyły (klasa 5), końcówki przewodu należy bezwzględnie zakończyć tulejkami zaciskowymi (izolowanymi lub nieizolowanymi). Zapobiega to rozwarstwianiu się drucików miedzianych i gwarantuje pewny styk w zaciskach śrubowych lub sprężynowych.
• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury izolacji PVC oraz samej żyły miedzianej.
• Środowisko pracy: Przewód jest dedykowany do pracy w pomieszczeniach suchych. W przypadku narażenia na wilgoć, należy stosować odpowiednie dławnice i szczelne obudowy o stopniu ochrony IP dostosowanym do warunków.

FAQ

1. Czy przewód H05V-K można stosować bezpośrednio w tynku?
Nie, przewody typu LGY (H05V-K) powinny być układane w rurkach instalacyjnych, kanałach lub wewnątrz urządzeń. Nie są przeznaczone do bezpośredniego zalewania betonem lub tynkiem bez osłony.

2. Jaka jest różnica między H05V-K a H07V-K?
Główną różnicą jest napięcie znamionowe. H05V-K jest certyfikowany na 300/500V, natomiast H07V-K na 450/750V. Wybór zależy od specyfiki instalacji i wymagań projektowych dotyczących izolacji.

3. Czy produkt jest dostarczany w jednym odcinku?
Standardowo produkt oferowany jest w formie krążka, co ułatwia transport i odwijanie przewodu podczas prac montażowych na obiekcie lub w warsztacie prefabrykacyjnym.
