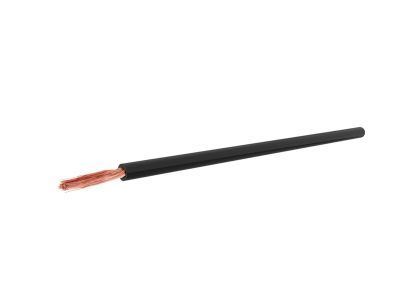

Przewód instalacyjny H05V-K (LGY) 1,0 300/500V, czarny KRĄŻEK | 5901854403953 Elpar

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K, znany szerzej w polskiej nomenklaturze jako LGY, to wysokiej klasy komponent elektroenergetyczny wyprodukowany przez renomowaną firmę ELPAR. Produkt charakteryzuje się przekrojem znamionowym żyły wynoszącym 1,0 mm², co pozwala na bezpieczne i stabilne przewodzenie prądu w obwodach sterowniczych i sygnalizacyjnych. Konstrukcja opiera się na miedzianej żyle wielodrutowej klasy 5, co nadaje przewodowi wyjątkową giętkość (oznaczenie K w normie zharmonizowanej). Taka budowa znacząco ułatwia manewrowanie przewodem w ciasnych przestrzeniach szaf rozdzielczych oraz korytkach grzebieniowych.

• Napięcie znamionowe: 300/500V, co predysponuje go do pracy w większości standardowych układów automatyki.
• Izolacja: Wykonana z wysokiej jakości polwinitu (PVC), który zapewnia doskonałe właściwości dielektryczne oraz odporność na uszkodzenia mechaniczne.
• Kolorystyka: Czarna powłoka zewnętrzna ułatwia identyfikację faz lub konkretnych obwodów w złożonych systemach okablowania.
• Forma dostawy: Wygodny krążek ułatwiający odwijanie i minimalizujący ryzyko splątania przewodu podczas prac instalacyjnych.

Zgodność z Normami

Przewód został wykonany zgodnie z rygorystyczną normą zharmonizowaną (H), co gwarantuje pełną kompatybilność z europejskimi standardami bezpieczeństwa i jakości. Zastosowanie izolacji polwinitowej (V) oraz miedzianej żyły giętkiej (K) jest ściśle zdefiniowane w dokumentacji technicznej, co pozwala projektantom i instalatorom na pewne stosowanie produktu w projektach wymagających certyfikowanych komponentów. Produkt spełnia wymagania dotyczące instalacji wewnątrz urządzeń elektroenergetycznych oraz w systemach sterowania.

Zastosowanie

Przewód H05V-K 1,0 mm² znajduje szerokie zastosowanie w profesjonalnym sektorze elektro-technicznym. Jest idealnym rozwiązaniem do:

• Prefabrykacji szaf sterowniczych: Dzięki swojej giętkości pozwala na estetyczne i bezpieczne układanie wiązek kablowych.
• Okablowania tablic rozdzielczych: Zapewnia trwałe połączenia między aparaturą modułową a listwami zaciskowymi.
• Instalacji wewnątrz urządzeń: Stosowany w stale zabezpieczonych połączeniach wewnątrz maszyn i urządzeń elektrycznych.
• Montażu w rurkach instalacyjnych: Przeznaczony do układania na stałe w systemach zamkniętych, zarówno podtynkowych, jak i natynkowych w pomieszczeniach suchych.

Wskazówki Montażowe

Podczas montażu przewodu LGY 1,0 mm² należy zwrócić szczególną uwagę na odpowiednie zakończenie żyły wielodrutowej. Zaleca się stosowanie tulejek zaciskowych (izolowanych lub nieizolowanych), co zapobiega rozwarstwianiu się drucików miedzianych i gwarantuje optymalny styk elektryczny w zaciskach śrubowych lub sprężynowych. Należy unikać przekraczania dopuszczalnego promienia gięcia, aby nie osłabić struktury miedzi. Przewód powinien być układany w temperaturach otoczenia zgodnych z kartą katalogową producenta, co zapobiega pękaniu izolacji PVC w skrajnie niskich temperaturach.

FAQ

• Czy przewód H05V-K można stosować na zewnątrz? Nie, przewody te są dedykowane do pracy w pomieszczeniach suchych oraz wewnątrz obudów i rur instalacyjnych. Nie posiadają izolacji odpornej na promieniowanie UV i bezpośrednie działanie czynników atmosferycznych.
• Jaka jest różnica między LGY a H05V-K? To to samo oznaczenie – LGY jest nazwą tradycyjną stosowaną w Polsce, natomiast H05V-K jest oznaczeniem według europejskiej normy zharmonizowanej.
• Czy ten przewód nadaje się do zasilania silników? Przekrój 1,0 mm² jest zazwyczaj stosowany w obwodach sterowania. Do zasilania silników należy dobrać przekrój zgodnie z mocą urządzenia i obliczeniami spadków napięć.
