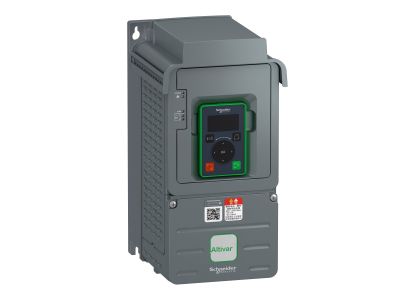

Przemiennik częstotliwości Easy Altivar 610, 7,5 kW, 3f, 380-460 V, z filtrem EMC C3, IP 20 | ATV610U75N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Easy Altivar 610 o numerze katalogowym ATV610U75N4 to zaawansowane rozwiązanie z rodziny Schneider Electric, zaprojektowane z myślą o optymalizacji pracy trójfazowych silników asynchronicznych. Urządzenie charakteryzuje się wysoką elastycznością operacyjną, pracując w szerokim zakresie napięcia zasilania od 380 V do 415 V AC. Dzięki inteligentnemu zarządzaniu mocą, napęd ten wspiera dwa tryby pracy: dla zastosowań o lekkim przeciążeniu (Normal Duty) obsługuje silniki o mocy do 7,5 kW (10 hp) przy przeciążalności do 120%, natomiast w aplikacjach wymagających wysokiego momentu obrotowego (Heavy Duty) zasila jednostki do 5,5 kW (7,5 hp) przy dopuszczalnym przeciążeniu do 150%.

• Technologia Plug & Play: Fabrycznie skonfigurowane parametry pozwalają na natychmiastowe uruchomienie w typowych aplikacjach, co znacząco redukuje czas poświęcony na rozruch i konfigurację systemu.
• Zintegrowana filtracja: Wbudowany filtr wejściowy zakłóceń radiowych klasy C3 eliminuje konieczność stosowania zewnętrznych komponentów, zapewniając czystość elektromagnetyczną układu.
• Kompaktowa konstrukcja: Przy masie zaledwie 4,1 kg oraz wymiarach 145 mm szerokości, 297 mm wysokości i 203 mm głębokości, urządzenie pozwala na efektywne zagospodarowanie przestrzeni w szafie sterowniczej.
• Stopień ochrony IP 20: Zapewnia bezpieczną eksploatację wewnątrz obudów przemysłowych, chroniąc przed przypadkowym dotykiem części pod napięciem.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co gwarantuje jego niezawodność w trudnych warunkach przemysłowych. Kluczowym aspektem jest pełna zgodność z normą IEC/EN 61800-3 (wydanie 2), która definiuje wymagania dotyczące kompatybilności elektromagnetycznej (EMC) dla napędów elektrycznych o zmiennej prędkości. Urządzenie spełnia wymogi kategorii C3, co pozwala na jego bezpieczne stosowanie w środowiskach przemysłowych (środowisko 1 i 2) bez ryzyka zakłócania pracy innych precyzyjnych urządzeń elektronicznych.

Zastosowanie

Easy Altivar 610 jest dedykowany do obsługi procesów ciągłych oraz infrastrukturalnych, gdzie kluczowa jest stabilność i energooszczędność. Idealnie sprawdza się w następujących obszarach:

• Gospodarka wodno-ściekowa: Sterowanie pompami głębinowymi, zestawami hydroforowymi oraz systemami napowietrzania w oczyszczalniach.
• Przemysł wydobywczy (Ropa i Gaz): Napęd pomp procesowych oraz wentylatorów wyciągowych.
• Zarządzanie budynkami (BMS): Obsługa central wentylacyjnych, klimatyzacyjnych oraz systemów cyrkulacji wody.
• Automatyka maszynowa: Sterowanie przenośnikami i mieszadłami wymagającymi precyzyjnej regulacji prędkości obrotowej.

Wskazówki Montażowe

Podczas instalacji przemiennika ATV610U75N4 należy zwrócić szczególną uwagę na zapewnienie odpowiedniej cyrkulacji powietrza, montując urządzenie pionowo na stabilnej powierzchni lub szynie montażowej wewnątrz szafy o stopniu ochrony dostosowanym do warunków otoczenia. Przewody zasilające oraz silnikowe powinny być prowadzone zgodnie z zasadami EMC – zaleca się stosowanie kabli ekranowanych dla wyjścia silnikowego, aby w pełni wykorzystać potencjał wbudowanego filtra C3. Należy przestrzegać momentów dokręcania zacisków śrubowych określonych w dokumentacji technicznej, co zapobiega przegrzewaniu się styków przy długotrwałym obciążeniu prądowym.

FAQ

• Czy napęd posiada wbudowany panel sterowania? Tak, seria Easy Altivar 610 jest wyposażona w interfejs umożliwiający lokalną diagnostykę i zmianę parametrów pracy.
• Czy mogę użyć tego falownika do silnika 5,5 kW przy dużym obciążeniu startowym? Tak, w trybie Heavy Duty napęd ten jest idealnie dopasowany do silników 5,5 kW, oferując przeciążalność na poziomie 150%.
• Jaka jest kategoria filtra EMC w tym modelu? Urządzenie posiada zintegrowany filtr kategorii C3, co jest standardem dla profesjonalnych zastosowań przemysłowych.
