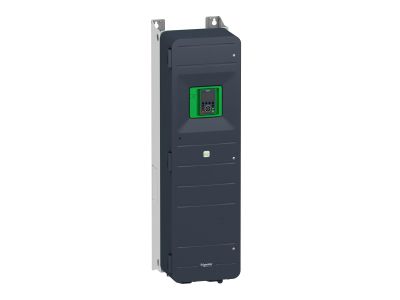

Przemiennik częstotliwości ATV650 3 fazowe 380/480VAC 50/60Hz 55kW 106A IP55 | ATV650D55N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości ATV650 (symbol ATV650D55N4) to trójfazowe urządzenie przeznaczone do płynnej regulacji prędkości obrotowej silników indukcyjnych. Zasilany napięciem 380/480 V AC przy częstotliwości 50/60 Hz, oferuje moc wyjściową 55 kW oraz prąd znamionowy 106 A. Dzięki stopniowi ochrony IP55 może pracować w środowiskach o podwyższonej wilgotności i zapyleniu, co czyni go odpowiednim do zastosowań przemysłowych.

• Moc 55 kW: Umożliwia napędzanie dużych maszyn i urządzeń produkcyjnych, zapewniając wysoką wydajność.
• Prąd znamionowy 106 A: Gwarantuje stabilną pracę w obciążonych obwodach bez ryzyka przeciążenia.
• Napięcie zasilania 380–480 V AC 50/60 Hz: Uniwersalne dopasowanie do europejskich sieci trójfazowych, ułatwiające integrację.
• Stopień ochrony IP55: Chroni przed wnikaniem pyłu i strumieni wody, zapewniając niezawodność w trudnych warunkach (np. hale przemysłowe, instalacje zewnętrzne).
• Trójfazowa budowa: Pozwala na płynną i energooszczędną regulację prędkości silnika, zmniejszając zużycie energii i mechaniczne obciążenie układu.

Zgodność z Normami

Przemiennik częstotliwości ATV650 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Produkt spełnia standardy bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej wymagane w instalacjach przemysłowych.

Zastosowanie

Przemiennik częstotliwości ATV650 przeznaczony jest do sterowania trójfazowymi silnikami asynchronicznymi w aplikacjach wymagających zmiennej prędkości obrotowej.

• Sterowanie napędami pomp i wentylatorów w systemach HVAC oraz wodociągowych.
• Regulacja prędkości przenośników, mieszadeł i innych maszyn produkcyjnych w przemyśle.
• Automatyka budynkowa – napędy wind, bram, kurtyn powietrznych.
• Zastosowania w maszynach rolniczych i spożywczych, gdzie wymagana jest odporność na wilgoć i kurz.

Wskazówki Montażowe

Montaż i uruchomienie przemiennika częstotliwości powinno być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie mocowane jest na szynie TH35 lub bezpośrednio do panelu za pomocą odpowiednich uchwytów. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania i odczekać czas niezbędny do rozładowania kondensatorów wewnętrznych. Przekrój przewodów zasilających i silnikowych należy dobrać zgodnie z obowiązującymi normami oraz prądem znamionowym 106 A. Moment dokręcania zacisków należy stosować według dokumentacji producenta.

FAQ

• Jaki jest stopień ochrony tego przemiennika? Urządzenie posiada stopień ochrony IP55, co oznacza odporność na pył i strumienie wody (bez całkowitego zanurzenia). Jest więc odpowiednie do pracy w zapylonych i wilgotnych środowiskach przemysłowych.
• Jakie napięcie zasilania jest wymagane? Przemiennik ATV650D55N4 wymaga trójfazowego zasilania 380–480 V AC przy częstotliwości 50/60 Hz znamionowego prądu 106 A.
• Do jakiej mocy silnika mogę go zastosować? Moc wyjściowa urządzenia wynosi 55 kW, co pozwala na sterowanie silnikiem o tej samej mocy (przy odpowiednim doborze parametrów i zabezpieczeń).
