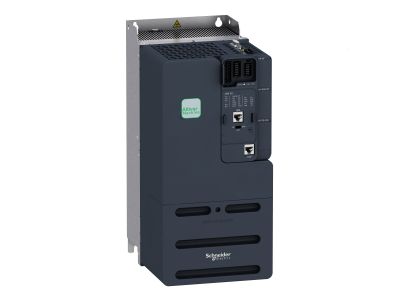

Przemiennik częstotliwości ATV340 Modbus 3-fazowy 380/480VAC 50/60Hz 22,0kW 46,0A IP20, Altivar 340 | ATV340D22N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 340 o symbolu ATV340D22N4 to zaawansowany napęd 3-fazowy przeznaczony do pracy z napięciem 380–480 VAC 50/60 Hz. Zaprojektowany z myślą o aplikacjach wymagających wysokiej dynamiki, oferuje prąd znamionowy 46,0 A, co pozwala na zasilanie silników o mocy do 22 kW przy znacznym przeciążeniu (150% In) lub do 30 kW przy przeciążeniu lekkim (120% In). Wbudowany filtr EMC oraz stopień ochrony IP20 gwarantują zgodność z wymaganiami instalacyjnymi w suchych pomieszczeniach i rozdzielnicach.

• Prąd znamionowy 46,0 A: Umożliwia bezpieczną pracę z silnikami o dużej mocy, zapewniając rezerwę w obwodach o znacznym obciążeniu.
• Zakres napięcia 380–480 VAC: Uniwersalność zastosowania w sieciach trójfazowych o napięciu znamionowym 400 V lub 480 V bez konieczności dodatkowych transformatorów.
• Moment rozruchowy do 220% przez 2 s: Gwarantuje wysoką dynamikę rozruchu i przeciążenia, niezbędną w aplikacjach z dużymi obciążeniami bezwładnościowymi.
• Wbudowany filtr EMC: Minimalizuje zakłócenia elektromagnetyczne, ułatwiając spełnienie wymogów kompatybilności bez dodatkowych filtrów zewnętrznych.
• Kompatybilność z szeroką gamą silników: Obsługuje silniki asynchroniczne (IE2, IE3), synchroniczne oraz reluktancyjne w pętli otwartej i zamkniętej, co zwiększa elastyczność projektowania maszyn.
• Oprogramowanie SoMove: Umożliwia łatwe zapisywanie, przenoszenie i przywracanie konfiguracji, minimalizując czas przestojów podczas prac serwisowych.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej (dyrektywa EMC). Posiada certyfikat CE i jest zgodne ze standardami DIN dla aparatury sterującej. Wbudowany filtr EMC ogranicza emisję zakłóceń, co ułatwia integrację w instalacjach przemysłowych.

Zastosowanie

Przemiennik ATV340D22N4 dedykowany jest do aplikacji przemysłowych, w których konieczna jest precyzyjna regulacja prędkości i wysoka dynamika napędu. Sprawdza się w układach wymagających dużych przeciążeń oraz w systemach automatyki budynkowej i linii produkcyjnych.

• Sterowanie silnikami pomp, wentylatorów i sprężarek w instalacjach wentylacyjnych i hydroforowych.
• Napędy przenośników, podajników i wind towarowych z dużym momentem rozruchowym.
• Aplikacje wymagające przeciążeń do 150% In – dźwigi, wyciągarki, mieszadła.
• Automatyka maszyn pakujących, obrabiarek i robotów przemysłowych z integracją przez Modbus.

Wskazówki Montażowe

Montaż i podłączenie przemiennika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i odczekaj czas rozładowania kondensatorów (minimum 10 minut). Urządzenie montuj w pozycji pionowej w suchym pomieszczeniu, zapewniając swobodny przepływ powietrza wokół radiatora (zalecane odstępy ≥ 100 mm z boku i ≥ 200 mm nad/ pod). Przekrój przewodów zasilających i silnikowych dobierz zgodnie z prądem 46 A oraz lokalnymi przepisami. Połączenia wykonuj solidnie, stosując odpowiednie końcówki kablowe. Szczegółowe parametry dokręcania zacisków oraz schemat podłączenia znajdują się w dokumentacji technicznej producenta.

FAQ

• Jakie rodzaje silników obsługuje ten przemiennik? Altivar 340 jest kompatybilny z silnikami asynchronicznymi (IE2, IE3), synchronicznymi z magnesami trwałymi oraz reluktancyjnymi, zarówno w pętli otwartej, jak i zamkniętej.
• Jaki jest stopień ochrony obudowy? Stopień ochrony wynosi IP20, co oznacza, że urządzenie nadaje się do montażu w suchych pomieszczeniach wewnątrz rozdzielnic lub szaf sterowniczych – nie jest przystosowane do pracy w środowisku zapylonym lub wilgotnym.
• Czy mogę programować przemiennik z komputera? Tak, oprogramowanie SoMove firmy Schneider Electric umożliwia konfigurację, zapisywanie i przenoszenie nastaw napędu. Pozwala to szybko przywrócić parametry w przypadku awarii lub wymiany urządzenia.
