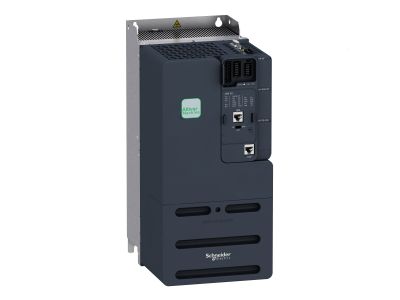

Przemiennik częstotliwości ATV340 Modbus 3 fazowy 380/480V 18kW, Altivar 340 | ATV340D18N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 340, model ATV340D18N4, to zaawansowany falownik trójfazowy o mocy 18 kW (prąd wyjściowy do 39 A) przeznaczony do pracy z napięciem wejściowym 380-480 V AC. Dzięki zintegrowanemu filtrowi EMC i wbudowanemu interfejsowi Modbus zapewnia elastyczną integrację z systemami automatyki. Urządzenie kompatybilne z silnikami asynchronicznymi (IE2/IE3), synchronicznymi i reluktancyjnymi – zarówno w pętli otwartej, jak i zamkniętej.

• Zakres napięcia wejściowego 380-480 V AC: umożliwia bezpośrednie zasilanie z typowej sieci trójfazowej w instalacjach przemysłowych bez dodatkowego transformatora.
• Prąd wyjściowy do 39 A: pozwala na bezpieczne zasilanie silników o znacznej mocy, minimalizując ryzyko przeciążenia i przegrzania.
• Zintegrowany filtr EMC: redukuje zakłócenia elektromagnetyczne, upraszczając spełnienie wymogów kompatybilności i skracając czas instalacji.
• Moment obrotowy do 220% In w 2 s: zapewnia wysoką dynamikę rozruchu i pracy przy przeciążeniach, niezbędną w aplikacjach o zmiennym obciążeniu.
• Wbudowany interfejs Modbus i serwer sieciowy: umożliwia zdalne monitorowanie, rejestrację danych i szybkie rozwiązywanie problemów, co skraca przestoje konserwacyjne.
• Kompatybilność z oprogramowaniem SoMove: pozwala zapisywać i przenosić konfigurację na napęd zapasowy, redukując czas wymiany urządzenia.

Zgodność z Normami

Przemiennik częstotliwości ATV340D18N4 spełnia wymagania dyrektyw Unii Europejskiej i posiada certyfikat CE. Zapewnia zgodność z obowiązującymi normami bezpieczeństwa oraz kompatybilności elektromagnetycznej (EMC), co potwierdza jego przeznaczenie do profesjonalnych instalacji przemysłowych.

Zastosowanie

Altivar 340 został zaprojektowany z myślą o aplikacjach wymagających wysokiej dynamiki procesu technologicznego oraz precyzyjnego sterowania prędkością i momentem obrotowym. Sprawdza się w następujących scenariuszach:

• Sterowanie pompami, wentylatorami i sprężarkami w systemach HVAC oraz instalacjach wodociągowych.
• Napędy przenośników, podajników i maszyn pakujących w przemyśle spożywczym, opakowaniowym i logistycznym.
• Aplikacje dźwigowe i wciągarkowe wymagające precyzyjnego sterowania momentem oraz szybkiej reakcji na zmienne obciążenie.
• Automatyka linii produkcyjnych z potrzebą synchronizacji wielu napędów i zaawansowanej diagnostyki.

Wskazówki Montażowe

Montaż i podłączenie przemiennika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przekroje przewodów należy dobrać do prądu znamionowego urządzenia (max. 39 A) oraz zastosować odpowiednie zabezpieczenia nadprądowe i termiczne. Urządzenie przeznaczone jest do montażu w szafie sterowniczej – zachować wymaganą wentylację dla zapewnienia długotrwałej niezawodności.

FAQ

• Czy przemiennik ma wbudowany filtr EMC? Tak, ATV340D18N4 jest wyposażony w zintegrowany filtr EMC, co ułatwia spełnienie wymogów kompatybilności elektromagnetycznej bez konieczności stosowania dodatkowych elementów zewnętrznych.
• Jaki jest stopień ochrony urządzenia? Stopień ochrony IP20 – oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm. Przemiennik przeznaczony jest do montażu w suchym pomieszczeniu wewnątrz szafy sterowniczej.
• Czy przemiennik obsługuje komunikację Modbus? Tak, model posiada wbudowany interfejs Modbus (RS-485), umożliwiający integrację z systemami sterowania PLC, SCADA oraz wymianę danych diagnostycznych.
