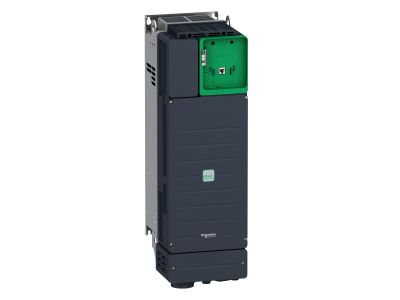

Przemiennik częstotliwości ATV340 3-fazowy 30kW, 400V Ethernet Altivar 340 | ATV340D30N4E Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 340 o symbolu ATV340D30N4E to trójfazowy napęd przeznaczony do aplikacji wymagających wysokiej dynamiki procesu technologicznego. Urządzenie zasila silniki o mocy do 30 kW przy znacznym przeciążeniu (150% In) i do 37 kW przy niewielkim przeciążeniu (120% In), co pozwala elastycznie dostosować napęd do rzeczywistych obciążeń maszyny. Dzięki prądowi wyjściowemu do 61,5 A oraz zakresowi napięcia wejściowego 380–480 VAC, przemiennik sprawdza się w sieciach przemysłowych o standardowym zasilaniu trójfazowym. Zintegrowany filtr EMC oraz port Ethernet IP ułatwiają integrację z nowoczesnymi systemami automatyki.

• Prąd wyjściowy do 61,5 A: zapewnia zasilanie silników o znacznej mocy bez ryzyka przeciążenia toru prądowego, co zwiększa niezawodność w ciągłych procesach produkcyjnych.
• Moment rozruchowy do 220% In w ciągu 2 s: umożliwia szybkie przyspieszanie ciężkich maszyn i pokonywanie dużego momentu bezwładności, skracając czas cyklu produkcyjnego.
• Kompatybilność z silnikami asynchronicznymi (IE2, IE3), synchronicznymi i reluktancyjnymi: daje swobodę wyboru napędu w zależności od wymagań efektywności energetycznej i charakterystyki obciążenia.
• Wbudowany serwer sieciowy i rejestracja danych: umożliwiają zdalne monitorowanie parametrów pracy oraz szybkie diagnozowanie usterek, co skraca przestoje konserwacyjne.
• Stopień ochrony IP20: zapewnia bezpieczną pracę w suchych, zamkniętych szafach sterowniczych, chroniąc elektronikę przed przypadkowym kontaktem z elementami przewodzącymi.

Zgodność z Normami

Przemiennik częstotliwości Altivar 340 spełnia wymagania europejskich dyrektyw dotyczących kompatybilności elektromagnetycznej (EMC) i niskiego napięcia, co potwierdza deklaracja zgodności CE. Zintegrowany filtr EMC redukuje zakłócenia przewodzone, ułatwiając spełnienie norm środowiskowych w instalacjach przemysłowych. Urządzenie projektowane jest zgodnie z ogólnie przyjętymi standardami DIN oraz wymaganiami dla napędów o zmiennej prędkości obrotowej.

Zastosowanie

Altivar 340 został zaprojektowany z myślą o wymagających aplikacjach przemysłowych, gdzie liczy się precyzyjna kontrola prędkości, momentu obrotowego oraz wysoka dynamika regulacji. Sprawdza się w następujących scenariuszach:

• Napędy pomp i wentylatorów w instalacjach HVAC – płynna regulacja wydajności przy jednoczesnym zmniejszeniu zużycia energii.
• Transport taśmociągów, przenośników i dźwigów – łagodny rozruch i hamowanie zapobiegające uszkodzeniom mechanicznym materiału i elementów napędu.
• Obrabiarki, wtryskarki i maszyny pakujące – szybkie przyspieszanie i hamowanie z wysokim momentem dla optymalizacji czasu cyklu.
• Systemy automatyki i sterowania linią produkcyjną – komunikacja przez Ethernet IP umożliwia integrację z PLC i nadrzędnymi systemami SCADA.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV) oraz znajomość przepisów dotyczących bezpieczeństwa elektrycznego. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i odczekać co najmniej 5 minut na rozładowanie kondensatorów obwodu pośredniego DC. Urządzenie przeznaczone jest do montażu w szafie sterowniczej na płycie montażowej w pozycji pionowej, z zachowaniem odstępów wentylacyjnych podanych w dokumentacji producenta. Przekrój przewodów zasilających i silnikowych należy dobrać do prądu znamionowego (max 61,5 A) oraz warunków środowiskowych. Moment dokręcania zacisków zgodnie z instrukcją produktu.

FAQ

• Czy przemiennik można stosować do silników starszych typów (IE1)? Producent deklaruje kompatybilność z silnikami asynchronicznymi IE2 i IE3, synchronicznymi oraz reluktancyjnymi. W przypadku silników IE1 zalecamy konsultację z działem technicznym Schneider Electric, aby upewnić się co do parametrów izolacji i charakterystyki rozruchu.
• Jaki stopień ochrony ma ATV340D30N4E? Urządzenie posiada stopień ochrony IP20, co oznacza, że jest chronione przed wnikaniem ciał stałych o średnicy powyżej 12 mm, ale nie jest odporne na wilgoć i wodę. Montaż wyłącznie w suchych, zamkniętych szafach sterowniczych.
• Czy przemiennik wymaga zewnętrznego rezystora hamowania? Wbudowany układ hamowania dynamicznego pozwala na odprowadzenie energii podczas hamowania, jednak w przypadku dużych momentów hamowania lub częstych cykli zalecane jest zastosowanie opcjonalnego rezystora zewnętrznego. Szczegółowe dane znajdują się w karcie katalogowej.
