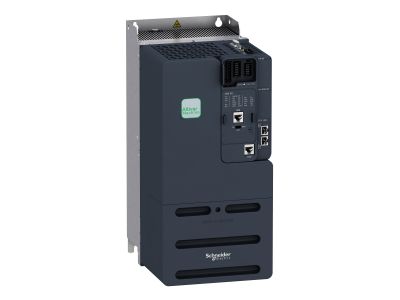

Przemiennik częstotliwości ATV340 3-fazowy 11kW, 400V Ethernet Altivar 340 | ATV340D11N4E Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 340 o symbolu ATV340D11N4E to zaawansowany napęd 3-fazowy przeznaczony do sterowania silnikami asynchronicznymi, synchronicznymi i reluktancyjnymi. Zasilany napięciem 380–480 V AC, zapewnia prąd wyjściowy 24,0 A, co pozwala na pracę z silnikami o mocy do 11 kW przy znacznym przeciążeniu (150% In) lub do 15 kW przy lekkim przeciążeniu (120% In). Zintegrowany filtr EMC oraz port Ethernet IP ułatwiają integrację z systemami automatyki przemysłowej, a stopień ochrony IP20 gwarantuje bezpieczną eksploatację w suchych pomieszczeniach rozdzielnic.

• Moc silnika 11 kW (znaczne przeciążenie 150%) / 15 kW (lekkie przeciążenie 120%): elastyczność doboru do aplikacji wymagających wysokiej dynamiki lub standardowych obciążeń – bez ryzyka przeciążenia napędu.
• Moment rozruchowy 220% w czasie 2 s: możliwość pokonania dużego oporu startowego, idealna do maszyn o dużym momencie bezwładności.
• Obsługa silników asynchronicznych (IE2/IE3), synchronicznych i reluktancyjnych w pętli otwartej i zamkniętej: uniwersalność zastosowania w nowoczesnych i modernizowanych instalacjach.
• Wbudowany serwer sieciowy i rejestracja danych: szybkie diagnozowanie awarii oraz konserwacja prewencyjna skracają przestoje.
• Kompatybilność z oprogramowaniem SoMove: łatwe zapisywanie i przenoszenie konfiguracji na napęd zapasowy, co minimalizuje czas wymiany.

Zgodność z Normami

Przemiennik częstotliwości Altivar 340 spełnia wymogi dyrektyw europejskich i posiada certyfikat CE. Produkt został zaprojektowany zgodnie z normami obowiązującymi dla napędów o regulowanej prędkości, zapewniając bezpieczeństwo i kompatybilność elektromagnetyczną. (Szczegółowe numery norm dostępne w dokumentacji producenta.)

Zastosowanie

Napęd ATV340D11N4E dedykowany jest do aplikacji wymagających precyzyjnej regulacji prędkości i wysokiej dynamiki – szczególnie w automatyce maszyn i procesów przemysłowych.

• Sterowanie pompami, wentylatorami, sprężarkami i przenośnikami w instalacjach HVAC, wodociągowych i produkcyjnych.
• Napędy w maszynach pakujących, obróbczych i tekstylnych – tam gdzie liczy się płynna zmiana prędkości i moment obrotowy.
• Zastosowania wymagające komunikacji przemysłowej przez Ethernet IP – łatwa integracja z PLC i systemami SCADA.
• Modernizacja starszych napędów w celu poprawy efektywności energetycznej i niezawodności ruchu.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i odczekaj czas rozładowania kondensatorów (minimum 5 minut). Urządzenie montuj w pozycji pionowej, zapewniając swobodny przepływ powietrza wokół radiatora. Przekrój przewodów zasilających i silnikowych dobierz do prądu znamionowego 24 A oraz spadków napięcia zgodnie z obowiązującymi normami. Moment dokręcania zacisków oraz sposób uziemienia określono w dokumentacji technicznej produktu.

FAQ

• Jaki jest stopień ochrony przemiennika? Stopień ochrony to IP20, co oznacza ochronę przed ciałami stałymi większymi niż 12,5 mm – przeznaczony do montażu w suchych pomieszczeniach rozdzielnic lub szaf sterowniczych.
• Czy napęd obsługuje silniki synchroniczne i reluktancyjne? Tak, ATV340D11N4E jest kompatybilny z silnikami asynchronicznymi (IE2/IE3), synchronicznymi z magnesami trwałymi oraz reluktancyjnymi – w pętli otwartej i zamkniętej.
• Jakie narzędzia służą do konfiguracji i diagnostyki? Do programowania i odczytu parametrów zalecane jest oprogramowanie SoMove (PC) oraz wbudowany serwer WWW, który umożliwia dostęp przez przeglądarkę bez dodatkowego oprogramowania.
