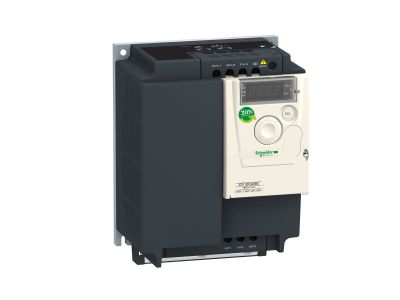

Przemiennik częstotliwości ATV12 3-fazowy 200/240VAC 50/60Hz 4kW 16.7A IP20 Altivar 12 | ATV12PU40M3 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Altivar 12 o symbolu ATV12PU40M3, produkcji Schneider Electric, przeznaczony jest do zasilania trójfazowych silników asynchronicznych o mocy do 4 kW (5 KM). Urządzenie pracuje w zakresie napięcia wejściowego 200–240 V AC (50/60 Hz) i zapewnia prąd znamionowy 16,7 A. Dzięki kompaktowej konstrukcji i stopniowi ochrony IP20 sprawdza się w szafach sterowniczych w prostych maszynach i urządzeniach przemysłowych.

• Prąd znamionowy 16,7 A: Umożliwia bezpieczne zasilanie silników o mocy do 4 kW, zapewniając stabilną pracę przy obciążeniach przemysłowych bez ryzyka przeciążenia toru prądowego.
• Oszczędność energii do 30%: Zoptymalizowane sterowanie pracą silnika redukuje zużycie energii elektrycznej, co przekłada się na niższe koszty eksploatacji w aplikacjach o zmiennym obciążeniu.
• Wykrywanie zbyt niskiego obciążenia i przeciążenia: Wbudowane funkcje diagnostyczne chronią silnik i instalację przed uszkodzeniem, automatycznie sygnalizując nieprawidłowości pracy.
• Zintegrowane złącze komunikacyjne ModBus: Upraszcza okablowanie i konfigurację – do podłączenia i programowania wystarczy standardowy śrubokręt, co skraca czas instalacji.
• Kompatybilność z oprogramowaniem SoMove: Umożliwia zapisanie i przeniesienie konfiguracji na napęd zapasowy, minimalizując czas przestojów podczas konserwacji lub wymiany urządzenia.

Zgodność z Normami

Przemiennik ATV12PU40M3 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami serii DIN, co potwierdza oznakowanie CE. Urządzenie spełnia wymagania dotyczące bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej, gwarantując niezawodność w środowisku przemysłowym.

Zastosowanie

Altivar 12 ATV12PU40M3 to uniwersalny napęd przeznaczony do prostych maszyn i urządzeń w przemyśle oraz handlu. Dzięki funkcjom oszczędzania energii i komunikacji ModBus znajduje zastosowanie w aplikacjach wymagających płynnej regulacji prędkości obrotowej silnika.

• Sterowanie prędkością przenośników taśmowych i rolkowych w liniach montażowych i magazynowych.
• Napędy pomp odśrodkowych i wirowych w systemach zaopatrzenia w wodę, nawadniania lub cyrkulacji cieczy.
• Automatyka barier dostępu, szlabanów oraz bram przemysłowych wymagających płynnego rozruchu i zatrzymania.
• Napędy bieżni i urządzeń fitness w sektorze komercyjnym, gdzie wymagana jest precyzyjna regulacja prędkości przy zmiennym obciążeniu.

Wskazówki Montażowe

Montaż przemiennika ATV12PU40M3 może być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie należy instalować w szafie sterowniczej na płycie montażowej lub szynie DIN (w zależności od zestawu montażowego), zapewniając odpowiednią wentylację – zachowaj odstępy zgodne z dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i odczekaj, aż kondensatory obwodu pośredniego się rozładują (minimum 5 minut). Przekrój przewodów zasilających i silnikowych dobierz do prądu znamionowego 16,7 A oraz warunków środowiskowych. Moment dokręcania zacisków stosuj zgodnie z wartościami podanymi w karcie katalogowej.

FAQ

• Jakie narzędzia są potrzebne do skonfigurowania przemiennika? Do podstawowej konfiguracji za pomocą zintegrowanego złącza ModBus wystarczy standardowy śrubokręt. Do zaawansowanej konfiguracji, zapisu i przenoszenia ustawień zalecane jest oprogramowanie SoMove oraz kabel komunikacyjny.
• Jaki stopień ochrony ma ATV12PU40M3 i gdzie można go montować? Stopień ochrony IP20 oznacza, że urządzenie jest przystosowane do montażu w suchych, zamykanych szafach sterowniczych. Nie jest chronione przed wnikaniem wody ani pyłu – nie należy instalować go bezpośrednio w środowisku wilgotnym lub zapylonym.
• Czy przemiennik posiada wbudowaną ochronę silnika? Tak – urządzenie monitoruje przeciążenie oraz zbyt niskie obciążenie silnika. W przypadku wykrycia nieprawidłowości automatycznie sygnalizuje stan awaryjny, co pomaga chronić instalację przed uszkodzeniem termicznym.
