Przemiennik częstotliwości ATV12 1-fazowy 200/240VAC 50/60Hz 0.75kW 4.2A IP20 Altivar 12 | ATV12P075M2 Schneider Electric

Opis i Kluczowe Cechy

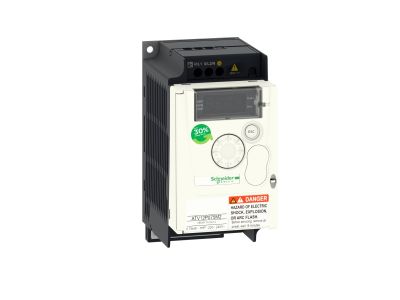

Przemiennik częstotliwości Altivar 12 (symbol ATV12P075M2) firmy Schneider Electric to jednofazowy napęd przeznaczony do sterowania silnikami asynchronicznymi o mocy do 0,75 kW. Zasilany napięciem 200–240 V AC 50/60 Hz, oferuje prąd wyjściowy 4,2 A oraz zintegrowany filtr EMC, co ogranicza zakłócenia elektromagnetyczne w instalacji. Stopień ochrony IP20 umożliwia zabudowę w suchym, wentylowanym rozdzielnicy lub szafie sterowniczej.

• Moc silnika 0,75 kW / 1 KM: dopasowany do popularnych silników małej mocy w maszynach prostych i urządzeniach komercyjnych.
• Prąd wyjściowy 4,2 A: zapewnia bezpieczną i stabilną pracę silnika w zakresie znamionowym bez ryzyka przeciążenia styków.
• Zintegrowany filtr EMC: redukuje emisję zakłóceń przewodzonych, ułatwiając spełnienie wymogów kompatybilności elektromagnetycznej w aplikacjach.
• Komunikacja ModBus (złącze zintegrowane): upraszcza podłączenie do systemów sterowania – do konfiguracji wystarczy jeden śrubokręt.
• Oszczędność energii do 30%: optymalizacja mocy pozwala obniżyć koszty eksploatacji przy zmiennym obciążeniu (np. pompy, przenośniki).
• Wykrywanie zbyt niskiego obciążenia lub przeciążenia: chroni instalację przed awariami i wydłuża żywotność silnika.

Zgodność z Normami

Przemiennik Altivar 12 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej. Urządzenie wyposażono w fabrycznie zintegrowany filtr EMC, co ułatwia osiągnięcie zgodności z normami w typowych zastosowaniach przemysłowych i komercyjnych.

Zastosowanie

Altivar 12 jest przeznaczony do prostych maszyn i urządzeń przemysłowych oraz komercyjnych, gdzie wymagana jest płynna regulacja prędkości obrotowej silnika asynchronicznego.

• Sterowanie przenośnikami taśmowymi i wałkami napędowymi w liniach pakujących i sortujących.
• Regulacja wydajności pomp odśrodkowych – płynna zmiana prędkości zamiast dławienia.
• Automatyka barier dostępu, bram i szlabanów – płynne ruchy bez udarów mechanicznych.
• Napędy bieżni i małych maszyn treningowych w obiektach komercyjnych.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i odczekaj czas rozładowania kondensatorów (minimum 5 minut). Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub w szafie sterowniczej z odpowiednią wentylacją. Przekrój przewodów zasilających i silnikowych należy dobrać zgodnie z maksymalnym prądem 4,2 A oraz lokalnymi przepisami. Moment dokręcania zacisków śrubowych – według dokumentacji producenta. Zadbaj o zachowanie odstępów wentylacyjnych podanych w instrukcji, aby nie przekroczyć dopuszczalnej temperatury otoczenia.

FAQ

• Czy przemiennik ma wbudowany filtr EMC? Tak, Altivar 12 ATV12P075M2 posiada zintegrowany filtr EMC, który redukuje zakłócenia przewodzone i ułatwia spełnienie wymogów kompatybilności elektromagnetycznej w typowych instalacjach.
• Jaki jest stopień ochrony (IP) tego falownika? Stopień ochrony wynosi IP20 – urządzenie nadaje się do pracy w suchych, czystych pomieszczeniach, w szafie lub rozdzielnicy o odpowiedniej wentylacji.
• Czy można programować i kopiować konfigurację za pomocą oprogramowania? Tak, przemiennik jest kompatybilny z oprogramowaniem SoMove, które umożliwia zapisywanie, przenoszenie i wgrywanie konfiguracji na napęd zapasowy, skracając czas przestojów serwisowych. Do podstawowej konfiguracji można użyć wbudowanego złącza ModBus oraz dedykowanego narzędzia.
