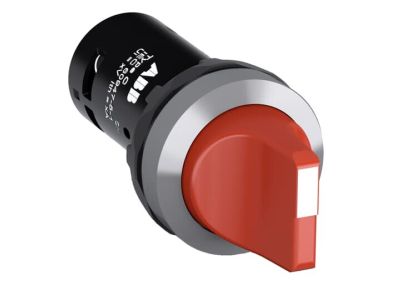

Przełącznik obrotowy 3-pozycyjny, 2NO C3SS7-30R-20, czerwony | 1SFA619216R3021 ABB

Alternatywny kod produktu: 1SFA619216R3021

Opis i Kluczowe Cechy

Przełącznik obrotowy 3-pozycyjny C3SS7-30R-20 (symbol 1SFA619216R3021) o czerwonej obudowie to kompaktowe urządzenie przeznaczone do precyzyjnego wyboru i komutacji obwodów elektrycznych. Wyposażony w dwa styki normalnie otwarte (2NO), napięcie znamionowe 300V i chromowany metalowy uchwyt zapewniają trwałość oraz wysoką jakość styku. Przełącznik nie posiada podświetlenia, co upraszcza konstrukcję i zapobiega generowaniu zakłóceń.

• 3 pozycje obrotowe: Pozwalają na wybór jednego z trzech niezależnych stanów pracy – idealne do sterowania wielopozycyjnych układów elektrycznych.
• Styki 2NO: Dwa styki normalnie otwarte zapewniają pewne połączenie w wybranych pozycjach, co gwarantuje stabilność pracy układu.
• Napięcie znamionowe 300V: Przeznaczony do stosowania w instalacjach niskiego napięcia, zapewniający poprawną pracę w szerokim zakresie napięć.
• Chromowany metalowy uchwyt: Odporny na korozję i ścieranie, zapewniający komfortową obsługę oraz długotrwałą estetykę.
• Kolor czerwony (RAL 3000): Wysoka widoczność i identyfikowalność w szafach sterowniczych oraz rozdzielnicach.

Zgodność z Normami

Przełącznik spełnia wymogi dyrektyw Unii Europejskiej oraz posiada oznakowanie CE. Projektowany zgodnie z normami międzynarodowymi dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej w instalacjach elektrycznych.

Zastosowanie

Przełącznik obrotowy C3SS7-30R-20 znajduje zastosowanie w instalacjach elektrycznych wymagających precyzyjnego wyboru funkcji lub obwodów.

• Sterowanie trybami pracy maszyn i urządzeń przemysłowych (np. wentylatory, pompy).
• Wybór obwodów zasilania w szafach sterowniczych i rozdzielnicach.
• Przełączanie między różnymi źródłami zasilania (np. sieć/generator).
• Stosowanie w układach automatyki przemysłowej i systemach sterowania.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Przełącznik należy zamontować w odpowiednim otworze o średnicy zgodnej z dokumentacją, a następnie zabezpieczyć nakrętką montażową. Połączenia elektryczne wykonać zgodnie z oznaczeniami na obudowie (L1, L2, 1, 2 itp.). Podczas dokręcania złącz śrubowych należy zachować zalecany moment dokręcania, aby uniknąć uszkodzenia styków. Przełącznik przeznaczony jest do montażu panelowego – nie stosować w środowiskach agresywnych chemicznie.

FAQ

• Czy przełącznik posiada podświetlenie? Nie, przełącznik nie posiada podświetlenia. Uproszczona konstrukcja eliminuje ryzyko zakłóceń elektromagnetycznych.
• Jakie jest maksymalne obciążenie styku? Dane dotyczące maksymalnego prądu obciążenia nie zostały podane w materiałach produktu. Zalecamy sprawdzenie dokumentacji technicznej lub skonsultowanie się z producentem w celu uzyskania szczegółowych informacji.
• Czy przełącznik jest odporny na kurz i wodę? Przełącznik zaprojektowany jest z myślą o wysokiej odporności na warunki przemysłowe, jednak dokładny stopień ochrony IP nie został podany w danych. Przeznaczony do stosowania w suchych i półsuchych środowiskach wewnętrznych.
