Przełącznik 3-pozycyjny zielony z lewej do środka LED metalowy typowa, Harmony XB4 | ZB4BK1733 Schneider Electric

Opis i Kluczowe Cechy

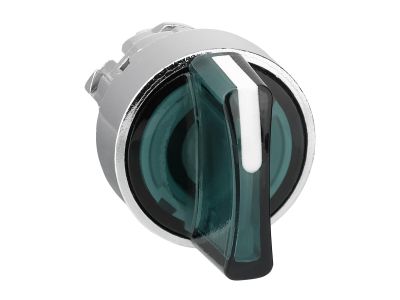

Przełącznik 3-pozycyjny Schneider Electric Harmony XB4 (symbol ZB4BK1733) to wytrzymały przełącznik wyboru z chromowaną metalową ramką i wbudowaną diodą LED. Dzięki powrotowi sprężyny z pozycji lewej do środkowej zapewnia ergonomiczne sterowanie maszynami. Montowany w otworze 22 mm, odporny na uderzenia, kurz, wodę (IP69K) oraz ekstremalne temperatury od -40°C do 70°C.

• Stopień ochrony IP69K: Odporność na strumienie wody pod wysokim ciśnieniem oraz wibracje – idealny do środowisk przemysłowych, spożywczych i myjni.
• Metalowa ramka chromowana: Wytrzymała konstrukcja odporna na uderzenia i korozję, zapewniająca długą żywotność w trudnych warunkach.
• Podświetlenie LED: Wbudowana dioda LED (kolor zielony) umożliwia wyraźną sygnalizację stanu urządzenia nawet przy słabym oświetleniu, poprawiając komfort pracy operatora.
• Kompatybilność z otworem 22 mm: Łatwy montaż w standardowych panelach sterowniczych i obudowach, zapewniający uniwersalność zastosowania.
• Szeroki zakres temperatur pracy -40…70°C: Niezawodne działanie w ekstremalnych warunkach klimatycznych, od mroźnych hal po gorące procesy produkcyjne.

Zgodność z Normami

Przełącznik spełnia międzynarodowe standardy i posiada certyfikaty, w tym certyfikat morski. Oferuje stopnie ochrony IP66, IP67, IP69, IP69K oraz NEMA Typ 4X, co gwarantuje odporność na wnikanie pyłu i wody, w tym mycie ciśnieniowe. Produkt przeznaczony do montażu przez wykwalifikowany personel zgodnie z wytycznymi producenta.

Zastosowanie

Przeznaczony do sterowania maszynami i procesami w wymagających środowiskach przemysłowych, morskich i spożywczych.

• Wybór trybów pracy maszyn (np. ręczny/automatyczny) z wizualnym potwierdzeniem podświetleniem LED.
• Sterowanie w systemach automatyki budynkowej i przemysłowej, w tym sygnalizacja stanu urządzeń.
• Instalacje w środowiskach wymagających wysokiej higieny i częstego mycia (przemysł spożywczy, farmaceutyczny – IP69K).
• Zastosowania morskie i offshore, gdzie wymagana jest odporność na korozję, wibracje i ekstremalne temperatury.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilania. Przełącznik montuje się w otworze o średnicy 22 mm w panelu lub obudowie. Moment dokręcania oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając obciążalność styków. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie.

FAQ

• Czy przełącznik jest podświetlany? Tak, wbudowana dioda LED zapewnia podświetlenie w kolorze zielonym, widoczne w słabym oświetleniu. Napięcie zasilania LED należy sprawdzić w karcie katalogowej produktu.
• Jaki stopień ochrony ma ten przełącznik? Posiada stopnie ochrony IP66, IP67, IP69, IP69K oraz NEMA Typ 4X – oznacza to pyłoszczelność, odporność na zanurzenie oraz mycie pod wysokim ciśnieniem i gorącą wodą.
• Jak działa mechanizm powrotu sprężyny? Przełącznik 3-pozycyjny wyposażono w sprężynę powrotną z pozycji lewej do środkowej. Po wybraniu pozycji lewej i zwolnieniu uchwyt samoczynnie wraca do środka. Pozycja prawa pozostaje ustalona. Szczegółowy opis trybów pracy znajduje się w dokumentacji producenta.
