Przekaźnik wtykowy, styki 4NO, 24VDC, 6A, 22,5mm, dla podstawy wtykowej LZS | LZX:PT570024 Siemens

Alternatywny kod produktu: LZX:PT570024

Opis i Kluczowe Cechy

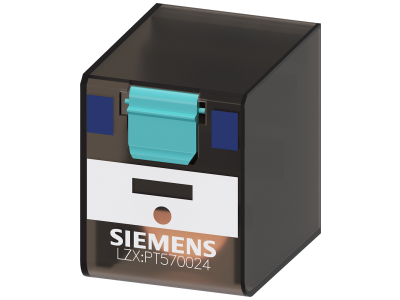

Przekaźnik wtykowy LZX:PT570024 to przemysłowe urządzenie sprzęgające sygnały, wyposażone w cztery styki normalnie otwarte (4NO) o obciążalności 6 A. Przeznaczony do montażu w podstawie wtykowej LZS, zapewnia dopasowanie sygnałów między urządzeniami wejścia/wyjścia a sterownikami. Szerokość modułu 22,5 mm umożliwia oszczędność miejsca w szafie sterowniczej.

• 4 styki NO (4NO): Umożliwiają jednoczesne przełączanie czterech niezależnych obwodów – idealne do sterowania wieloma odbiornikami w jednym układzie.
• Prąd znamionowy 6 A: Zapewnia bezpieczną pracę w obwodach o średnim obciążeniu, minimalizując ryzyko przegrzania styków.
• Napięcie cewki 24 VDC: Niskonapięciowe sterowanie zwiększa bezpieczeństwo operatora i upraszcza integrację z układami PLC.
• Szerokość 22,5 mm: Kompaktowa obudowa zajmuje jeden moduł na szynie DIN po zamontowaniu w podstawie LZS – oszczędność miejsca w rozdzielnicy.
• Konstrukcja wtykowa: Szybki montaż i wymiana bez demontażu okablowania, dedykowana do podstawy wtykowej LZS (sprzedawanej osobno).

Zgodność z Normami

Produkt spełnia wymogi europejskich norm bezpieczeństwa oraz posiada oznaczenie CE. Zgodność ze standardami DIN zapewnia niezawodną pracę w instalacjach przemysłowych i maszynowych.

Zastosowanie

Przekaźnik LZX:PT570024 znajduje zastosowanie wszędzie tam, gdzie wymagane jest sprzęganie sygnałów sterujących oraz dopasowanie sygnałów wyjściowych sterowników do obwodów wykonawczych.

• Sterowanie silnikami i napędami w przemyśle procesowym
• Sprzężenie sygnałów między modułami wejścia/wyjścia a sterownikami PLC
• Praca w układach automatyki budynkowej (sterowanie oświetleniem, wentylacją)
• Zastosowanie w maszynach jako element zabezpieczający lub sygnalizacyjny w sytuacjach awaryjnych

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Przekaźnik przeznaczony jest do montażu w podstawie wtykowej LZS na szynie TH35 (DIN). Momenty dokręcania śrub podłączeniowych oraz przekrój przewodów należy dobierać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd 6 A i dopuszczalne obciążenie styków.

FAQ

• Jakie napięcie sterujące wymaga przekaźnik PT570024? Napięcie cewki wynosi 24 VDC – niskonapięciowe, bezpieczne dla operatora i kompatybilne z typowymi wyjściami sterowników PLC.
• Ile styków ma przekaźnik i jaką mają obciążalność? Posiada cztery styki normalnie otwarte (4NO), każdy o prądzie znamionowym 6 A. Umożliwia to przełączanie czterech niezależnych obwodów.
• Czy przekaźnik wymaga podstawy wtykowej? Tak, jest to wersja wtykowa przeznaczona do montażu w podstawie LZS (sprzedawanej oddzielnie). Podstawa umożliwia łatwy montaż na szynie DIN oraz szybką wymianę modułu.
