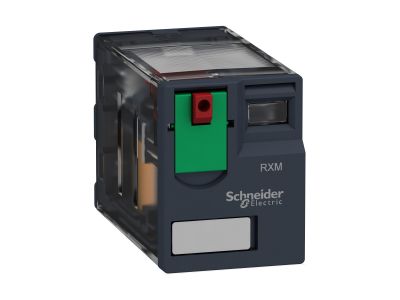

Przekaźnik wtykowy miniaturowy Zelio RXM 4 styki przełączane 230VAC | RXM4AB1P7 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik wtykowy miniaturowy z serii Zelio RXM o numerze katalogowym RXM4AB1P7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, który dostarcza niezawodne komponenty automatyki od 1924 roku. Urządzenie charakteryzuje się napięciem sterującym cewki wynoszącym 230 V AC, co czyni go idealnym do bezpośredniego sterowania w standardowych sieciach przemysłowych. Wyposażony w 4 styki przełączne typu 4PDT (czterobiegunowy układ przełączny), pozwala na jednoczesne zarządzanie wieloma obwodami przy prądzie znamionowym wynoszącym 6 amperów na każdy styk.

• Mechaniczny wskaźnik stanu: Pozwala na błyskawiczną weryfikację wizualną pracy urządzenia bez konieczności użycia przyrządów pomiarowych.
• Blokowany przycisk testowy: Umożliwia wymuszenie zadziałania styków w celu sprawdzenia poprawności działania obwodów wykonawczych, co znacząco skraca czas diagnostyki.
• Kompaktowa obudowa: Zredukowane wymiary zewnętrzne pozwalają na optymalne wykorzystanie miejsca w szafach sterowniczych i panelach automatyki.
• Wysoka niezawodność: Konstrukcja zoptymalizowana pod kątem długotrwałej pracy w wymagających warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa i jakości, które są znakiem rozpoznawczym marki Schneider Electric. Przekaźnik RXM4AB1P7 spełnia wymagania międzynarodowych norm dotyczących aparatury niskiego napięcia, co gwarantuje pełną kompatybilność z systemami sterowania na całym świecie. Dzięki zastosowaniu materiałów o wysokiej odporności dielektrycznej, urządzenie zapewnia bezpieczną separację obwodów sterujących od obwodów wykonawczych.

Zastosowanie

Dzięki swojej wszechstronności i dużej liczbie styków, przekaźnik Zelio RXM znajduje szerokie zastosowanie w wielu gałęziach przemysłu i budownictwa:

• Automatyka przemysłowa: Sterowanie silnikami, systemy pakujące oraz maszyny tekstylne.
• Systemy HVAC: Zarządzanie układami wentylacji, klimatyzacji i ogrzewania.
• Infrastruktura budynkowa: Sterowanie oświetleniem, systemy zasilania awaryjnego oraz wyposażenie medyczne.
• Prefabrykacja szaf: Idealny do paneli sterowania o ograniczonej przestrzeni montażowej.

Wskazówki Montażowe

Montaż przekaźnika RXM4AB1P7 jest intuicyjny i szybki dzięki systemowi wtykowemu. Aby zapewnić bezawaryjną pracę, należy przestrzegać poniższych zaleceń:

• Dobór gniazda: Przekaźnik należy montować w dedykowanych gniazdach Schneider Electric montowanych na szynie DIN (np. seria RXZE), co zapewnia pewne połączenie elektryczne.
• Orientacja: Elastyczna konstrukcja pozwala na montaż w niemal dowolnej pozycji, jednak zaleca się zapewnienie odpowiedniej cyrkulacji powietrza wokół obudowy.
• Podłączenie przewodów: Podczas podłączania gniazda należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków.
• Wymiana: Dzięki konstrukcji wtykowej, wymiana zużytego elementu nie wymaga demontażu okablowania, co minimalizuje przestoje serwisowe.

FAQ

• Czy przekaźnik posiada wskaźnik LED? Prezentowany model RXM4AB1P7 posiada mechaniczny wskaźnik statusu oraz przycisk testowy. W celu uzyskania sygnalizacji świetlnej należy sprawdzić kompatybilność z gniazdami wyposażonymi w moduły LED.
• Jaki jest maksymalny prąd łączeniowy? Prąd znamionowy dla każdego z 4 styków przełącznych wynosi 6 A przy obciążeniu rezystancyjnym.
• Czy przycisk testowy można zablokować? Tak, przekaźnik wyposażony jest w jednostopniową, blokowaną funkcję testowania, która pozwala na utrzymanie styków w stanie aktywnym podczas prac serwisowych.
