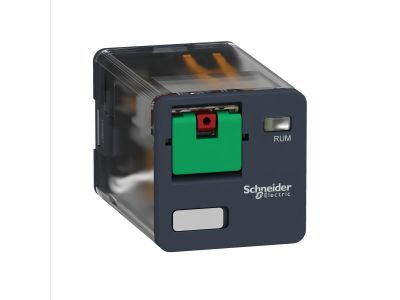

Przekaźnik uniwersalny z przyciskiem test 3C/O 10A, 48V AC Zelio Relay | RUMC31E7 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik uniwersalny wtykowy Zelio Relay (Schneider Electric) o symbolu RUMC31E7 to niezawodne rozwiązanie do sterowania obwodami w automatyce przemysłowej i maszynowej. Wyposażony w cewkę sterującą 48 V AC oraz 3 styki przełączne (3C/O) o prądzie znamionowym 10 A, zapewnia bezpieczne przełączanie obciążeń w szerokim zakresie zastosowań. Dzięki wtykowej konstrukcji z blokowanym przyciskiem testowym montaż i konserwacja są szybkie i bezpieczne.

• Cewka sterująca 48 V AC: umożliwia bezpośrednie sterowanie z typowych układów niskonapięciowych, co ułatwia integrację z istniejącymi systemami automatyki.
• 3 styki przełączne (3C/O) o obciążalności 10 A: pozwalają na niezawodne przełączanie kilku odbiorników jednocześnie, bez ryzyka przegrzania styków nawet przy ciągłej pracy.
• Blokowany przycisk testowy: umożliwia ręczne sprawdzenie poprawności działania przekaźnika bez konieczności odłączania przewodów, zwiększając bezpieczeństwo i komfort diagnostyki.
• Zaciski wtykowe (szpilki cylindryczne): gwarantują pewne połączenie elektryczne oraz ułatwiają szybką wymianę przekaźnika w razie potrzeby, minimalizując przestoje maszyny.
• Kompaktowa i wytrzymała obudowa: pozwala na montaż w ograniczonych przestrzeniach szaf sterowniczych, oszczędzając miejsce i upraszczając aranżację paneli.

Zgodność z Normami

Przekaźnik Zelio Relay jest zaprojektowany i produkowany zgodnie z europejskimi normami bezpieczeństwa oraz posiada certyfikację CE. Spełnia wymagania typowe dla aparatury modułowej stosowanej w warunkach przemysłowych, co gwarantuje niezawodność i bezpieczeństwo użytkowania.

Zastosowanie

Dzięki swoim parametrom i budowie przekaźnik RUMC31E7 znajduje szerokie zastosowanie w sterowaniu i automatyzacji procesów przemysłowych:

• Sterowanie silnikami, grzałkami, wentylatorami i innymi odbiornikami w maszynach produkcyjnych.
• Przekazywanie sygnałów sterujących do styczników, przekaźników mocy lub modułów PLC w szafach sterowniczych.
• Automatyka systemów HVAC, pakujących, tekstylnych oraz grzewczo-wentylacyjnych.
• Realizacja wielu funkcji przełączania z dużą liczbą kontaktów w ograniczonej przestrzeni montażowej.

Wskazówki Montażowe

Montaż i wszelkie prace przy przekaźniku mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Przekaźnik przeznaczony jest do montażu na dedykowanej podstawce wtykowej (gnieździe zgodnym z systemem Zelio). Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową styków (10 A) oraz dokumentacją producenta. Przed pierwszym uruchomieniem zaleca się sprawdzenie poprawności podłączenia oraz działanie przycisku testowego w stanie bezprądowym.

FAQ

• Czy przekaźnik posiada podświetlenie/wskaźnik LED? W standardowym modelu RUMC31E7 nie ma wbudowanego podświetlenia. Stan cewki można monitorować za pomocą zewnętrznych wskaźników lub blokowanego przycisku testowego.
• Jaki stopień ochrony ma ten przekaźnik? Producent nie podaje konkretnego stopnia IP. W typowej szafie sterowniczej przekaźnik pracuje w środowisku suchym, chronionym przed pyleniem i wilgocią (odpowiednik IP20 dla wnętrza rozdzielnicy).
• Czy przycisk testowy działa tylko w stanie spoczynkowym? Przycisk testowy umożliwia ręczne załączenie styków w dowolnym momencie, nawet bez obecności napięcia sterującego. Jest blokowalny, co pozwala na bezpieczne sprawdzenie przełączania styków podczas diagnostyki.
