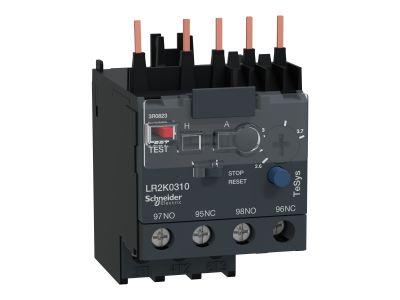

Przekaźnik termiczny do styczników miniaturowych 2,6-3,7A klasa 10A, TeSys K, D | LR2K0310 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik termiczny LR2K0310 z serii TeSys K to zaawansowane urządzenie zabezpieczające, zaprojektowane przez firmę Schneider Electric z myślą o ochronie silników elektrycznych przed skutkami przeciążeń oraz asymetrii zasilania. Urządzenie operuje w zakresie nastawy prądu od 2,6 A do 3,7 A, co czyni je idealnym rozwiązaniem dla miniaturowych układów napędowych. Mechanizm działania opiera się na wykorzystaniu właściwości bimetalu, który pod wpływem ciepła generowanego przez przepływający prąd ulega odkształceniu, co w konsekwencji prowadzi do przestawienia styku pomocniczego i przerwania obwodu sterowania.

• Klasa wyzwalania 10A: Gwarantuje zadziałanie zabezpieczenia w czasie krótszym niż 10 sekund przy prądzie równym 7,2-krotności prądu nastawczego, co skutecznie chroni izolację uzwojeń silnika.
• Ochrona przed zanikiem fazy: Zintegrowana funkcja monitorowania ciągłości zasilania zapobiega pracy silnika w warunkach niepełnofazowych, co jest jedną z najczęstszych przyczyn awarii napędów.
• Kompaktowa budowa: Przekaźnik jest dedykowany do bezpośredniego montażu pod stycznikami miniaturowymi serii TeSys K, co pozwala na znaczną oszczędność miejsca w szafie sterowniczej.
• Precyzyjna nastawa: Pokrętło regulacyjne pozwala na dokładne dopasowanie progu zadziałania do prądu znamionowego chronionego odbiornika.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia najwyższy poziom bezpieczeństwa w instalacjach przemysłowych. Przekaźnik spełnia wymagania normy IEC 60947-4-1 dotyczącą aparatury niskonapięciowej, styczników i rozruszników do silników. Posiada certyfikację CE oraz spełnia dyrektywy RoHS, co potwierdza brak substancji niebezpiecznych w procesie produkcji oraz wysoką jakość wykonania charakterystyczną dla marki Schneider Electric.

Zastosowanie

Przekaźnik LR2K0310 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest niezastąpiony wszędzie tam, gdzie wykorzystywane są małe silniki klatkowe wymagające niezawodnej ochrony termicznej. Idealnie sprawdza się w sterowaniu pompami, wentylatorami, przenośnikami taśmowymi oraz w układach klimatyzacji i wentylacji (HVAC). Dzięki swojej odporności na trudne warunki pracy, może być stosowany w rozdzielnicach o ograniczonej przestrzeni montażowej, zapewniając ciągłość procesów technologicznych.

Wskazówki Montażowe

Montaż przekaźnika LR2K0310 jest intuicyjny i szybki dzięki systemowi bezpośredniego wpięcia w zaciski stycznika miniaturowego TeSys K. Podczas instalacji należy zwrócić szczególną uwagę na następujące aspekty:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub zaciskowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Nastawa prądu: Przed uruchomieniem układu należy ustawić prąd na skali przekaźnika zgodnie z prądem znamionowym (In) widocznym na tabliczce znamionowej silnika.
• Wybór trybu resetu: Urządzenie umożliwia wybór między resetem ręcznym a automatycznym, co pozwala na dostosowanie logiki pracy układu do wymagań bezpieczeństwa danej aplikacji.

FAQ

• Czy przekaźnik chroni przed zwarciem? Nie, przekaźnik termiczny służy do ochrony przed przeciążeniem i zanikiem fazy. Do ochrony zwarciowej należy zastosować odpowiednie bezpieczniki lub wyłączniki nadprądowe.
• Czy LR2K0310 pasuje do styczników innych producentów? Przekaźnik jest zoptymalizowany do współpracy ze stycznikami serii TeSys K marki Schneider Electric. Montaż z urządzeniami innych marek może wymagać adapterów lub być niemożliwy.
• Co oznacza klasa 10A? Klasa 10A określa charakterystykę czasowo-prądową wyzwalania. Oznacza to, że przy rozruchu silnika przekaźnik dopuszcza krótkotrwałe przeciążenie, ale zareaguje wystarczająco szybko, by nie dopuścić do przegrzania silnika przy zablokowanym wirniku.
