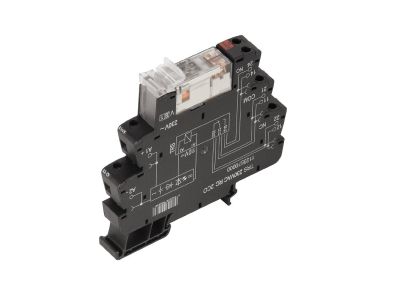

Przekaźnik przełączający z gniazdem, TRS 230VAC RC 2CO TERMSERIES, 8A, zaciski śrubowe, AgNi | 1123570000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający z gniazdem serii TERMSERIES, oznaczony symbolem 1123570000, to niezawodny element do sterowania obwodami w instalacjach przemysłowych i budynkowych. Urządzenie wyposażono w dwa zestawy styków przełącznych (2CO) o obciążalności 8 A, wykonane ze srebra z domieszką niklu (AgNi), co zapewnia stabilną pracę przy prądach znamionowych. Napięcie cewki wynosi 230 V AC, a modułowa konstrukcja z gniazdem ułatwia szybki montaż i wymianę. Zaciski śrubowe gwarantują pewne i trwałe połączenie przewodów.

• Styki 2CO (dwa przełączne): Umożliwiają niezależne przełączanie dwóch obwodów – idealne do sterowania sygnalizacją, impulsowania styczników lub współpracy z PLC.
• Obciążalność prądowa 8 A: Bezpieczna praca w obwodach o umiarkowanym obciążeniu, minimalizująca ryzyko przegrzania styków.
• Materiał styków AgNi: Wysoka odporność na erozję łukową i długotrwała niezawodność przełączania nawet przy częstym łączeniu obciążeń.
• Zaciski śrubowe: Pewne, mechaniczne mocowanie przewodów – łatwe w montażu i serwisie, zgodne z praktyką instalatorską.
• Gniazdo w zestawie: Przyspiesza instalację na szynie DIN TH35 i umożliwia szybką wymianę przekaźnika bez demontażu okablowania.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz standardów DIN. Posiada oznakowanie CE, potwierdzające zgodność z obowiązującymi dyrektywami (m.in. niskonapięciową LVD). Producent zapewnia, że urządzenie spełnia rygorystyczne kryteria jakości i niezawodności typowe dla aparatury w rozdzielnicach.

Zastosowanie

Przekaźnik przełączający z serii TERMSERIES sprawdza się w różnorodnych aplikacjach automatyki przemysłowej i budynkowej, gdzie wymagane jest niezawodne przełączanie obwodów przy napięciu 230 V AC.

• Sterowanie odbiornikami oświetleniowymi i grzewczymi w szafach sterowniczych.
• Impulsowanie styczników i przekaźników mocy w układach rozdzielczych.
• Interfejs między sygnałami z PLC a obwodami wykonawczymi w liniach produkcyjnych.
• Separacja galwaniczna i przełączanie obwodów sygnalizacyjnych w automatyce budynkowej.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przekaźnik z gniazdem przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Zaciski śrubowe dokręcaj momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do prądu obciążenia (maks. 8 A) oraz warunków środowiskowych. Po zamontowaniu gniazda wsuń przekaźnik do oporu – jego prawidłowe zablokowanie jest niezbędne dla zachowania ciągłości obwodu.

FAQ

• Czy przekaźnik ma podświetlenie (LED) informujące o stanie cewki? W dostarczonej nazwie produktu nie wskazano obecności diody sygnalizacyjnej. Przekaźnik nie zawiera wbudowanego podświetlenia – stan załączenia można sprawdzić miernikiem lub poprzez dedykowany wskaźnik zewnętrzny.
• Jaki jest stopień ochrony przekaźnika? Typowa aparatura modułowa montowana w rozdzielnicy posiada stopień ochrony IP20 (ochrona przed dotykiem palcem). Dokładna wartość dla konkretnego egzemplarza powinna być podana w dokumentacji producenta, która nie jest dostępna w danych wejściowych.
• Jaki jest tryb pracy styków – czy są to styki zwierne, rozwierne czy przełączne? Symbol „2CO” oznacza dwa zestawy styków przełącznych (change‑over). Oznacza to, że każdy zestaw ma wspólny biegun (COM), styk normalnie zamknięty (NC) i styk normalnie otwarty (NO), co umożliwia zarówno załączanie, jak i wyłączanie obciążenia.
