Przekaźnik półprzewodnikowy wejście 4-32VDC/wyjście 1-100VDC, 12A | SSM1D312BD Schneider Electric

Opis i Kluczowe Cechy

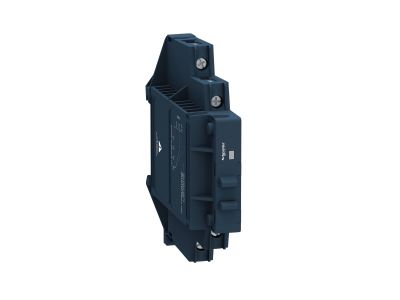

Przekaźnik półprzewodnikowy SSM1D312BD z serii Zelio SSM firmy Schneider Electric to jednofazowe urządzenie przeznaczone do przełączania prądu stałego. Sterowany napięciem wejściowym 4-32 VDC umożliwia sterowanie obciążeniem DC o napięciu od 1 do 100 VDC i prądzie do 12 A. Dzięki wbudowanemu radiatorowi i kompaktowej obudowie montowanej na szynie DIN TH35 zapewnia niezawodne przełączanie bez elementów mechanicznych, co zwiększa trwałość i eliminuje zużycie styków.

• Prąd znamionowy wyjścia 12 A: Umożliwia bezpieczne sterowanie obciążeniami DC o znacznym poborze prądu, np. silnikami, grzałkami czy zasilaczami, bez ryzyka przegrzania.
• Napięcie wejściowe 4-32 VDC: Kompatybilne z typowymi sygnałami sterującymi z PLC, przekaźników lub przycisków – łatwa integracja w systemach automatyki.
• Napięcie wyjściowe 1-100 VDC: Szeroki zakres napięcia obciążenia pozwala na zastosowanie w różnych obwodach DC – od niskonapięciowych do 100 V.
• Wbudowany radiator: Zapewnia skuteczne odprowadzanie ciepła, co pozwala na pracę z pełnym prądem znamionowym w deklarowanym zakresie temperatur od -25°C do 70°C.
• Graficzny wskaźnik statusu wejścia (żółta dioda): Ułatwia szybką diagnostykę i wizualne potwierdzenie obecności sygnału sterującego, co skraca czas serwisu.
• Żółta, udaroodporna obudowa: Zapewnia dobrą widoczność w rozdzielnicy oraz odporność na uszkodzenia mechaniczne w trudnych warunkach przemysłowych.

Zgodność z Normami

Przekaźnik SSM1D312BD został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada oznakowanie CE. Przeznaczony jest do montażu w rozdzielnicach i szafach sterowniczych, spełniając wymogi typowe dla aparatury modułowej na szynę DIN.

Zastosowanie

Przekaźnik półprzewodnikowy znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezstykowe, szybkie i ciche przełączanie prądu stałego. Sprawdza się szczególnie w automatyce przemysłowej i instalacjach budynkowych.

• Sterowanie grzałkami elektrycznymi, oświetleniem LED, wentylatorami i innymi odbiornikami DC w systemach automatyki.
• Zastępowanie klasycznych styczników lub przekaźników elektromechanicznych w aplikacjach wymagających dużej trwałości łączeniowej (np. częste załączanie).
• Interfejs między sterownikami PLC a obciążeniami DC – bezpośrednie sterowanie sygnałami 5-24 VDC.
• Automatyka budynkowa: sterowanie siłownikami rolet, elektrozaworami, czy sygnalizacją DC.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się na szynie DIN TH35 (35 mm) zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu obciążenia (max 12 A). Radiator nie może być zasłonięty – należy zachować odpowiednią cyrkulację powietrza w rozdzielnicy. W przypadku pracy z pełnym prądem w wysokiej temperaturze otoczenia zaleca się montaż z zachowaniem odstępów od innych źródeł ciepła.

FAQ

• Czy przekaźnik ma podświetlenie/LED? Tak, w obudowie znajduje się żółty wskaźnik graficzny informujący o stanie wejścia (podaniu napięcia sterującego). Nie jest to typowe podświetlenie przycisku, ale dioda sygnalizacyjna ułatwiająca diagnostykę.
• Jaki jest stopień ochrony przekaźnika? Producent nie podaje konkretnego IP, jednak jak większość aparatury na szynę DIN przeznaczonej do montażu w rozdzielnicach, urządzenie oferuje ochronę przed dotykiem palcem i pyłem w typowej obudowie zamkniętej (orientacyjnie IP20 w warunkach zainstalowania w rozdzielnicy).
• Czy to przekaźnik elektromechaniczny czy półprzewodnikowy? Jest to przekaźnik półprzewodnikowy (SSR) – bez elementów mechanicznych i ruchomych styków. Przełączanie odbywa się w pełni elektronicznie, co zapewnia cichą pracę, brak iskrzenia i bardzo długą żywotność.
