Przekaźnik interfejsowy z przyciskiem test oraz LED 48V DC, 5A, 2 styki C/O Zelio Relay | RXG22ED Schneider Electric

Opis i Kluczowe Cechy

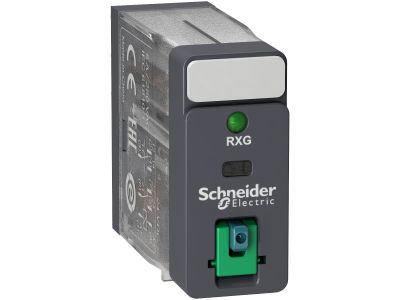

Przekaźnik interfejsowy Schneider Electric Zelio Relay RXG22ED z cewką 48 V DC i dwoma stykami przełącznymi (DPDT) o obciążalności 5 A. Wyposażony w diodę LED sygnalizującą stan załączenia oraz blokowany przycisk testowy ułatwiający uruchomienie i diagnostykę. Przezroczysta obudowa umożliwia szybką wizualną ocenę pracy styków, a zaciski FASTON przyspieszają podłączenie przewodów.

• Napięcie cewki 48 V DC: dedykowany do sterowania napięciem stałym, kompatybilny z typowymi układami automatyki przemysłowej i PLC.
• Prąd wyjściowy 5 A: zapewnia bezpieczne przełączanie odbiorników o umiarkowanym poborze prądu, np. styczników, zaworów czy lamp sygnalizacyjnych.
• 2 styki przełączne (DPDT): możliwość realizacji zarówno rozłączania, jak i przełączania dwóch niezależnych obwodów w jednej obudowie, co oszczędza miejsce w szafie sterowniczej.
• Wbudowany radiator: poprawia odprowadzanie ciepła ze styków, co wydłuża żywotność przekaźnika w długotrwałej pracy.
• Dioda LED i blokowany przycisk testowy: ułatwia szybkie sprawdzenie działania przekaźnika bez konieczności podłączania napięcia sterującego oraz diagnostykę awarii w trakcie eksploatacji.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Spełnia wymagania dla aparatury stosowanej w przemysłowych systemach sterowania, zapewniając bezpieczeństwo i niezawodność w standardowych zastosowaniach.

Zastosowanie

Dzięki kompaktowej budowie i wszechstronnym parametrom przekaźnik RXG22ED sprawdza się w wielu aplikacjach wymagających niezawodnego przełączania sygnałów i obwodów pomocniczych:

• Sterowanie odbiornikami w maszynach pakujących i liniach produkcyjnych.
• Przekazywanie impulsów do cewek styczników, przekaźników mocy oraz wejść PLC.
• Sygnalizacja stanów pracy w szafach sterowniczych (kontrola poprawności działania).
• Automatyka budynkowa (HVAC) – sterowanie wentylatorami, nagrzewnicami, pompami.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia. Urządzenie jest przystosowane do montażu na szynie TH35 (DIN) przy użyciu dedykowanej podstawy (należy dobrać odpowiednie gniazdo z zaciskami FASTON). Przekrój przewodów należy dobrać do prądu obciążenia (max. 5 A). Moment dokręcania śrub w podstawie – zgodnie z dokumentacją producenta. Przed przystąpieniem do prac serwisowych bezwzględnie odłączyć napięcie sterujące i obciążeniowe.

FAQ

• Czy przekaźnik ma podświetlenie LED? Tak, dioda LED znajduje się w obudowie i świeci się, gdy cewka jest zasilona napięciem 48 V DC, ułatwiając szybką ocenę stanu załączenia.
• Jaki jest tryb pracy styków? Styki są przełączne (C/O – Change Over), co oznacza jeden zacisk wspólny i dwa zaciski: normalnie otwarty (NO) oraz normalnie zamknięty (NC). Przełączają się przy załączeniu cewki.
• Jaki stopień ochrony ma przekaźnik? Stopień ochrony nie został podany w karcie katalogowej, jednak standardowo aparatura wtykowa montowana w szafie sterowniczej chroniona jest przez obudowę rozdzielnicy (IP20 typowo).
