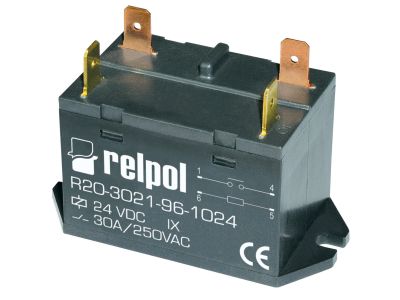

Przekaźnik elektromagnetyczny, małogabarytowy 48V, 30A, IP50, R20-3021-96-5048 | 2611755 Relpol

Alternatywny kod produktu: R20-3021-96-5048

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny małogabarytowy o indeksie 2611755 (R20-3021-96-5048) to niezawodne urządzenie przeznaczone do przełączania obwodów prądu przemiennego. Wyposażony w cewkę 48 V AC oraz jeden zestyk zwierny typu bridge dwuprzerwowy, umożliwia sterowanie odbiornikami o znacznym obciążeniu. Kompaktowa obudowa o stopniu ochrony IP50 i wyprowadzenia Faston 250 ułatwiają integrację w szafach sterowniczych i maszynach przemysłowych.

• Prąd znamionowy AC1 30 A / 250 V: pozwala na bezpieczne przełączanie odbiorników o dużym poborze mocy, takich jak grzałki, silniki czy styczniki, bez ryzyka przegrzania styków.
• Napięcie cewki 48 V AC: zapewnia kompatybilność z typowymi instalacjami niskiego napięcia oraz bezpieczne sterowanie z poziomu przekaźników pomocniczych lub PLC.
• Zestyk zwierny 1Z (bridge dwuprzerwowy): dwukrotne przerwanie obwodu zwiększa zdolność gaszenia łuku elektrycznego, podnosząc niezawodność łączenia przy wyższych prądach.
• Styki wykonane z AgSnO2: materiał srebro-cyna-tlenek cechuje się wysoką odpornością na erozję łukową i zgrzewanie, co przekłada się na długą żywotność nawet w aplikacjach o częstym przełączaniu.
• Obudowa IP50: pyłoszczelna konstrukcja chroni mechanizm przed wnikaniem kurzu i pyłów, co czyni przekaźnik odpowiednim do pracy w środowiskach przemysłowych.

Zgodność z Normami

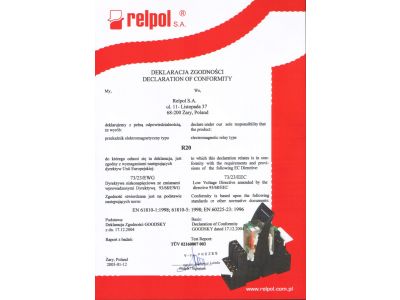

Przekaźnik jest produkowany zgodnie z obowiązującymi normami europejskimi (CE) oraz standardami DIN przeznaczonymi dla aparatury łączeniowej. Gwarantuje to bezpieczną i niezawodną pracę w aplikacjach przemysłowych.

Zastosowanie

Dzięki zwartej budowie, wytrzymałym stykom i uniwersalnym wyprowadzeniom Faston 250, przekaźnik sprawdza się w wielu układach sterowania i sygnalizacji.

• Sterowanie odbiornikami o dużym prądzie – np. włączanie i wyłączanie grzałek, silników asynchronicznych lub transformatorów.
• Impulsowanie cewek styczników i przekaźników pomocniczych w szafach sterowniczych – jako element pośredniczący między PLC a urządzeniami wykonawczymi.
• Sygnalizacja stanów procesów – załączanie świateł kontrolnych, lamp ostrzegawczych lub syren w systemach alarmowych.
• Automatyka budynkowa i przemysłowa – przełączanie obwodów wentylacji, ogrzewania czy oświetlenia w rozdzielnicach sterowniczych.

Wskazówki Montażowe

Montaż przekaźnika może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie mocuje się na płycie montażowej za pomocą dwóch wkrętów M4 (wkręty nie są dostarczone). Do podłączenia przewodów należy stosować złącza wsuwkowe Faston 250 (6,3 × 0,8 mm). Przekrój przewodów dobrać do prądu znamionowego (30 A) zgodnie z obowiązującymi przepisami. Nie przekraczać wartości podanych w dokumentacji technicznej producenta. Przed uruchomieniem sprawdzić poprawność połączeń oraz dokręcenie wkrętów montażowych.

FAQ

• Czy przekaźnik posiada podświetlenie lub diodę LED sygnalizującą stan cewki? Nie, model nie jest wyposażony w żadne wbudowane podświetlenie ani diodę sygnalizacyjną. Stan załączenia cewki można monitorować zewnętrznymi wskaźnikami.
• Jaki stopień ochrony ma obudowa? Obudowa zapewnia stopień ochrony IP50 – pyłoszczelną, lecz nie chroni przed wnikaniem wody. Urządzenie należy instalować w suchym otoczeniu, z dala od bezpośredniego kontaktu z cieczami.
• W jakim trybie pracy działa styk – NO czy NC? Jest to styk zwierny (normalnie otwarty, NO – 1Z). Po podaniu napięcia na cewkę zwiera on obwód między wyprowadzeniami 1–4. Działanie typu bridge dwuprzerwowego zapewnia lepsze gaszenie łuku przy wyższych prądach.
