Blok łączników pomocniczych 1NO, wyprzedzający, DIN EN50005 do styczników silnikowych, 1pol. | 3RH1921-1CD10 Siemens

Alternatywny kod produktu: 3RH19211CD10

Opis i Kluczowe Cechy

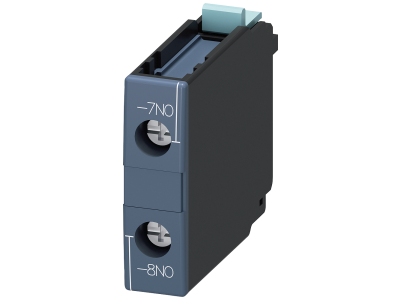

Blok łączników pomocniczych Siemens SIRIUS 3RH1921-1CD10 to modułowy zestyk pomocniczy 1NO (wyprzedzający), przeznaczony do rozbudowy obwodów sterowniczych styczników silnikowych. Montowany bez narzędzi na stycznikach 3RT1 i stycznikach pomocniczych 3RH1 o wielkościach S0–S12. Dzięki systemowi SIRIUS możliwa jest elastyczna konfiguracja zestyków pomocniczych w krótkim czasie.

• Styk 1NO wyprzedzający: Umożliwia wczesną sygnalizację lub sterowanie przed zadziałaniem styków głównych stycznika, zwiększając funkcjonalność układu.
• Montaż bez narzędzi: Szybkie mocowanie na stycznikach 3RT1/3RH1 (S0–S12) skraca czas instalacji i eliminuje potrzebę dodatkowego osprzętu.
• Zgodność z DIN EN50005: Gwarantuje standardową powierzchnię montażową, kompatybilną z serią styczników SIRIUS.
• Modułowy system SIRIUS: Pozwala na rozbudowę zestyków pomocniczych nawet do czterech zestyków NO bez opóźnienia lub dwóch wyprzedzających NC w zależności od potrzeb aplikacji.
• Styki z wymuszonym przełączaniem / lustrzane: W zależności od wersji stycznika zapewniają bezpieczeństwo i niezawodność w obwodach sterowniczych i silnikowych.

Zgodność z Normami

Produkt spełnia wymagania normy DIN EN50005, co gwarantuje uniwersalną powierzchnię montażową i kompatybilność z określonymi seriami styczników SIRIUS. Posiada certyfikat CE.

Zastosowanie

Blok łączników pomocniczych 3RH1921-1CD10 znajduje zastosowanie w układach sterowania i sygnalizacji, gdzie wymagane jest uzyskanie wczesnego sygnału przed zadziałaniem stycznika głównego lub rozbudowa zestyków pomocniczych w obwodach sterowniczych.

• Sterowanie pomocnicze w rozdzielnicach maszyn i urządzeń przemysłowych.
• Sygnalizacja stanu pracy stycznika (załączenie/wyłączenie) w szafach sterowniczych.
• Przekazywanie impulsów do sterowników PLC, przekaźników lub modułów wejść/wyjść.
• Automatyka budynkowa – kontrola obwodów oświetlenia, ogrzewania i wentylacji.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Blok montuje się bez narzędzi, zatrzaskując go bezpośrednio na styczniku (wielkości S0–S12) – nie wymaga osobnej szyny DIN. W przypadku wersji z przyłączem śrubowym wszystkie połączenia elektryczne należy wykonać zgodnie z dokumentacją techniczną producenta, z zachowaniem odpowiednich momentów dokręcania oraz przekrojów przewodów dostosowanych do prądu obciążenia.

FAQ

• Czy ten blok łączników jest wyposażony w podświetlenie? Nie. Jest to suchy zestyk pomocniczy, bez elementów podświetlających. Sygnalizacja może być realizowana zewnętrznie za pomocą diod lub lampek kontrolnych.
• Jaki stopień ochrony IP ma ten produkt? Producent nie podaje stopnia ochrony dla samego bloku. Po zamontowaniu w rozdzielnicy wewnętrznej przyjmuje się typowy stopień IP20 dla aparatury modułowej, pod warunkiem zachowania szczelności obudowy.
• Czy zestyk jest normalnie otwarty czy normalnie zamknięty? Jest to zestyk normalnie otwarty (NO) o funkcji wyprzedzającej, co oznacza, że zwierza się przed zwarciem styków głównych stycznika. Umożliwia to wczesną sygnalizację lub sterowanie bez opóźnienia.
