Profile pionowe ramy wys. 2000mm, XSFH20 | 284245 Eaton

Opis i Kluczowe Cechy

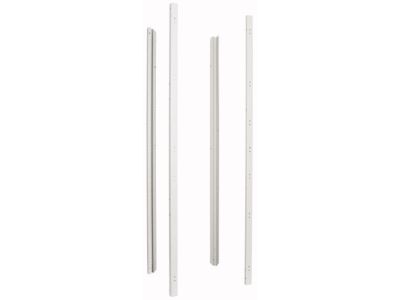

Profile pionowe ramy typu XSFH20 to zaawansowane komponenty konstrukcyjne opracowane przez renomowanego producenta osprzętu elektroenergetycznego, firmę EATON. Produkt ten stanowi fundament szkieletu szaf rozdzielczych i sterowniczych, zapewniając im niezbędną stabilność mechaniczną oraz nośność. Zestaw składa się z czterech precyzyjnie wykonanych sekcji pionowych, co pozwala na kompleksowe uzbrojenie ramy o wysokości znamionowej wynoszącej 2000 mm. Wykorzystanie wysokogatunkowej blachy stalowej o odpowiedniej grubości gwarantuje odporność na odkształcenia pod wpływem ciężaru zamontowanej aparatury, takiej jak wyłączniki kompaktowe, szynoprzewody czy transformatory. Powierzchnia profili została zabezpieczona lakierem proszkowym w standardowym kolorze przemysłowym RAL 7035 (jasnoszary), co zapewnia doskonałą ochronę antykorozyjną oraz estetyczną spójność z innymi elementami systemu obudów.

• Wysokość konstrukcyjna: 2000 mm, idealna do budowy pełnowymiarowych szaf wolnostojących.
• Materiał: Wytrzymała blacha stalowa poddana procesowi precyzyjnego gięcia i perforacji.
• Kompletność: Sekcja wysokości składająca się z 4 pionowych elementów montażowych.
• Wykończenie: Powłoka lakiernicza RAL 7035 o wysokiej odporności na czynniki zewnętrzne.

Zgodność z Normami

Profile XSFH20 zostały zaprojektowane w pełnej zgodności z rygorystycznymi standardami dotyczącymi systemów obudów i rozdzielnic niskiego napięcia. Ich konstrukcja wspiera realizację prefabrykacji zgodnie z normą IEC/EN 61439, która określa wymagania dotyczące bezpieczeństwa, stabilności termicznej oraz wytrzymałości mechanicznej zestawów aparatury rozdzielczej i sterowniczej. Zastosowanie oryginalnych komponentów EATON ułatwia proces certyfikacji gotowej rozdzielnicy i zapewnia zachowanie ciągłości elektrycznej połączeń ochronnych ramy.

Zastosowanie

Produkt dedykowany jest dla profesjonalnych prefabrykatorów rozdzielnic oraz inżynierów automatyków budujących systemy sterowania procesami przemysłowymi. Profile pionowe XSFH20 są kluczowym elementem przy budowie:

• Głównych rozdzielnic mocy w obiektach przemysłowych i komercyjnych.
• Szaf sterowniczych dla zaawansowanych systemów automatyki i napędów.
• Centrów danych (Data Centers), gdzie wymagana jest wysoka precyzja montażu urządzeń IT i zasilających.
• Rozdzielnic potrzeb własnych w stacjach transformatorowych.

Wskazówki Montażowe

Podczas instalacji profili pionowych ramy XSFH20 należy przestrzegać następujących zasad inżynieryjnych:

• Montaż powinien odbywać się na równej powierzchni, aby uniknąć naprężeń wewnętrznych w strukturze ramy.
• Należy stosować dedykowane łączniki i śruby montażowe EATON, które zapewniają optymalny moment dokręcania i stabilność połączeń.
• Perforacja profili umożliwia precyzyjne rozmieszczenie poprzeczek i szyn montażowych w rastrze modułowym, co znacząco przyspiesza montaż aparatury.
• Warto zweryfikować pionowanie ramy za pomocą poziomicy laserowej przed ostatecznym dociągnięciem wszystkich elementów złącznych.

FAQ

• Czy zestaw XSFH20 zawiera wszystkie 4 profile potrzebne do jednej szafy? Tak, zgodnie ze specyfikacją techniczną, produkt składa się z sekcji wysokości obejmującej 4 pionowe elementy.
• Jaki jest stopień ochrony tych profili? Profile same w sobie są elementem konstrukcyjnym ramy. Ostateczny stopień ochrony IP zależy od zastosowanych paneli bocznych, drzwi oraz uszczelnień całego systemu obudowy.
• Czy profile są kompatybilne z systemem xEnergy? Tak, profile typu XSFH są częścią systemowych rozwiązań EATON dedykowanych do budowy profesjonalnych obudów rozdzielczych.
