Połączenie do NS1600 3P PSet | LVS04483 Schneider Electric

Opis i Kluczowe Cechy

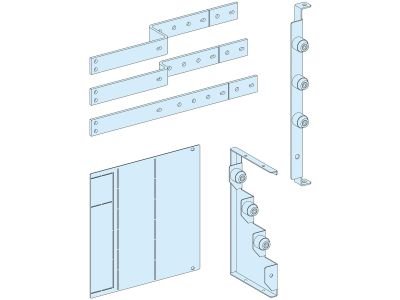

Zespół połączeniowy do NS1600 3P PSet to specjalistyczny element przeznaczony do systemów dystrybucji zasilania PrismaSeT P. Zaprojektowany do montażu w kanałach instalacyjnych, współpracuje z wyłącznikami automatycznymi NS1000, tworząc niezawodne połączenia między sekcjami dystrybucji. Rozwiązanie zapewnia bezpieczne i efektywne zarządzanie obwodami elektrycznymi w stacjonarnych instalacjach przemysłowych i budynkowych.

• 3-polowa konstrukcja: Umożliwia przesyłanie połączeń w układzie trójfazowym, zapewniając kompatybilność z systemami 400V.
• Przeznaczony do kanałów instalacyjnych: Współpracuje z systemami PrismaSeT P, dedykowanymi do poziomych instalacji stacjonarnych.
• Bezpieczeństwo połączeń: Stabilne i pewne mocowanie eliminuje ryzyko zwarć lub luzowania się styków podczas eksploatacji.
• Kompatybilność z NS1000: Zaprojektowany do współpracy z wyłącznikami automatycznymi NS1000, tworząc spójny system dystrybucji energii.
• Niezawodność w systemie: Zapewnia ciągłość zasilania i ułatwia organizację obwodów w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Zespół spełnia wymagania dyrektyw unijnych dotyczących bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Produkt posiada oznakowanie CE i jest zgodny z normami IEC 61439 oraz VDE, co gwarantuje wysoką jakość i bezpieczeństwo eksploatacji w systemach dystrybucji.

Zastosowanie

Zespół połączeniowy do NS1600 3P PSet dedykowany jest do zastosowań w systemach dystrybucji zasilania, gdzie wymagana jest organizacja i bezpieczeństwo połączeń w kanałach instalacyjnych.

• Instalacje przemysłowe – organizacja zasilania w rozdzielnicach i szafach sterowniczych.
• Obiekty budowlane – dystrybucja energii w kanałach instalacyjnych PrismaSeT P.
• Systemy pomiarowe i automatyka – zarządzanie obwodami trójfazowymi w układach sterowania.
• Małe i średnie przedsiębiorstwa – elastyczne i bezpieczne rozwiązania dystrybucji energii.

Wskazówki Montażowe

Montaż zespołu powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP, zgodnie z dokumentacją techniczną systemu PrismaSeT P. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Element montować w kanałach instalacyjnych, dbając o prawidłowe ułożenie i zabezpieczenie przewodów. Po zamontowaniu przeprowadzić testy ciągłości obwodów i izolacji. Regularnie sprawdzać stan połączeń i dokręcać styki zgodnie z wymaganiami producenta.

FAQ

• Czy zespół jest kompatybilny z innymi wyłącznikami niż NS1000? Zespół został zaprojektowany do współpracy z wyłącznikami NS1000 w systemie PrismaSeT P. Kompatybilność z innymi modelami nie została określona w danych produktu.
• Jakie napięcie robocze obsługuje zespół? System dystrybucji PrismaSeT P współpracuje z napięciem 400V w układzie trójfazowym – zespół jest dostosowany do tego standardu.
• Czy zespół można stosować w instalacjach zewnętrznych? Produkt nie posiada określonego stopnia ochrony IP. Zaleca się stosowanie wyłącznie w suchych, wewnętrznych pomieszczeniach lub pod osłoną chroniącą przed warunkami atmosferycznymi.
