Podstawka dla modułów rozszerzeń BU15-P16+A0+2B/T, typ A1, zaciski PUSH-IN, SIMATIC ET 200SP | 6ES7193-6BP00-0BA1 Siemens

Alternatywny kod produktu: 6ES71936BP000BA1

Opis i Kluczowe Cechy

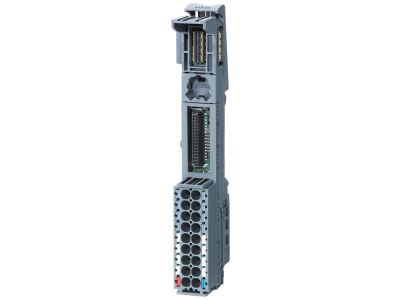

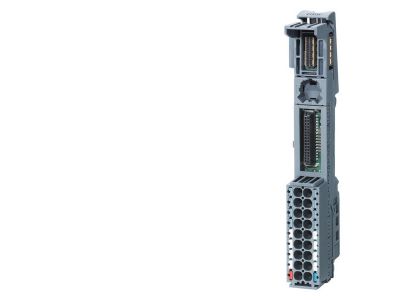

Podstawka BU15-P16+A0+2B/T (typ A1) firmy Siemens przeznaczona jest do montażu modułów rozszerzeń w systemie SIMATIC ET 200SP. Dzięki szerokości 15 mm pozwala na oszczędność miejsca w szafie sterowniczej. Wyposażona w zaciski PUSH-IN umożliwia szybkie i bezpieczne podłączanie przewodów bez użycia narzędzi. Wbudowana kompensacja temperatury zapewnia stabilną pracę w zmiennych warunkach termicznych. Podstawka nie posiada podłączenia do kanałów pomocniczych AUX – przeznaczona jest do kontynuacji grupy zasilającej z lewostronnym złączem do modułu.

• Szerokość modułu 15 mm: oszczędność miejsca na szynie DIN, umożliwia gęstą zabudowę w rozdzielnicach.
• Zaciski PUSH-IN: szybki montaż bez użycia narzędzi, pewne połączenie przewodów o odpowiednim przekroju.
• Wbudowana kompensacja temperatury: stabilna praca układów sterowania przy zmianach temperatury otoczenia.
• Brak podłączenia kanałów pomocniczych AUX: dedykowana do aplikacji wykorzystujących wyłącznie główny obwód zasilania.
• Złącze lewostronne (kontynuacja grupy zasilającej): łatwe łączenie podstawki z modułami w szeregu, zapewnia ciągłość zasilania szyny.

Zgodność z Normami

Podstawka BU15-P16+A0+2B/T jest zaprojektowana zgodnie z wymaganiami systemu SIMATIC ET 200SP i spełnia europejskie normy bezpieczeństwa oraz posiada certyfikację CE. Montaż i eksploatacja powinny odbywać się zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Podstawka stosowana jest w systemach automatyki przemysłowej do rozbudowy układów sterowania opartych na platformie SIMATIC ET 200SP. Idealna w aplikacjach wymagających kompaktowej zabudowy i szybkiego podłączenia peryferii.

• Rozbudowa rozproszonych układów wejść/wyjść w szafach sterowniczych.
• Montaż modułów rozszerzeń w liniach produkcyjnych, maszynach i instalacjach przemysłowych.
• Tworzenie grup zasilających z możliwością dalszej rozbudowy – podstawka jako element pośredni łączący moduły po lewej stronie.
• Instalacje wymagające stabilności termicznej w zmiennych warunkach otoczenia.

Wskazówki Montażowe

Montaż podstawki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Podstawka przeznaczona jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu obwodu. Zaciski PUSH-IN umożliwiają podłączenie przewodów bez narzędzi – dla prawidłowego osadzenia zaleca się stosowanie przewodów o odpowiedniej sztywności. Moment dokręcania oraz szczegółowe parametry montażu podano w karcie katalogowej produktu.

FAQ

• Czy podstawka posiada podłączenie do kanałów pomocniczych AUX? Nie, wersja BU15-P16+A0+2B/T nie ma styków AUX. Jest to podstawka przeznaczona wyłącznie do kontynuacji grupy zasilającej z lewostronnym złączem modułowym.
• Jakie są wymiary podstawki? Szerokość podstawki wynosi 15 mm, wysokość 117 mm (wymiary standardowe dla modułów ET 200SP).
• Czy zaciski PUSH-IN umożliwiają szybką wymianę modułu? Tak, zaciski PUSH-IN zapewniają szybkie podłączenie i odłączenie przewodów bez użycia narzędzi, co ułatwia serwisowanie.
