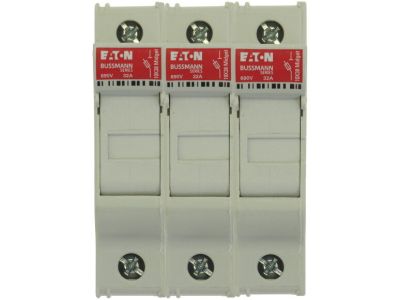

Podstawa wkładki cylindrycznej, 3-bieg, 10x38, 32A, 690VAC | CHM3DU Eaton

Opis i Kluczowe Cechy

Podstawa wkładki cylindrycznej EATON o numerze katalogowym CHM3DU to zaawansowane rozwiązanie w zakresie ochrony obwodów niskiego napięcia. Urządzenie zostało zaprojektowane jako 3-biegunowa oprawa bezpiecznikowa, dedykowana do współpracy z wkładkami cylindrycznymi o standardowym rozmiarze 10x38 mm. Dzięki prądowi znamionowemu wynoszącemu 32A oraz napięciu znamionowemu izolacji na poziomie 690VAC, produkt ten stanowi solidny fundament dla systemów zabezpieczających w wymagających środowiskach przemysłowych.

• Konstrukcja modułowa: Pozwala na łatwą integrację w rozdzielnicach elektrycznych, zajmując optymalną przestrzeń na szynie montażowej.
• Wysoka wytrzymałość napięciowa: Napięcie 690VAC umożliwia stosowanie podstawy w szerokim spektrum aplikacji, od standardowych sieci 400V po zaawansowane systemy przemysłowe.
• Wszechstronność okablowania: Konstrukcja zacisków umożliwia stosowanie dowolnego przewodu wysokotemperaturowego, co jest kluczowe w aplikacjach o podwyższonej temperaturze pracy, przy zachowaniu odpowiednich współczynników zmniejszenia mocy przyłączeniowej.
• Bezpieczeństwo: Stopień ochrony i izolacja materiałów zapewniają bezpieczną obsługę oraz minimalizują ryzyko przypadkowego dotyku części pod napięciem.

Zgodność z Normami

Produkt marki EATON spełnia rygorystyczne wymagania międzynarodowych jednostek certyfikujących, co gwarantuje najwyższą jakość i bezpieczeństwo użytkowania na rynkach globalnych. Podstawa CHM3DU posiada certyfikację zgodną z normami IEC, co potwierdza jej parametry techniczne w zakresie elektrotechniki. Dodatkowo, zgodność z cULus, CCC, CSA oraz UR (Underwriters Laboratories Recognition) pozwala na bezproblemowe stosowanie urządzenia w projektach eksportowych, w tym na rynkach Ameryki Północnej i Azji.

Zastosowanie

Podstawa bezpiecznikowa CHM3DU znajduje szerokie zastosowanie w sektorze B2B, szczególnie w automatyce przemysłowej oraz prefabrykacji szaf sterowniczych. Jest idealnym rozwiązaniem do ochrony silników, transformatorów oraz obwodów sterowania, gdzie wymagana jest selektywność i niezawodność działania. Dzięki możliwości montażu na standardowej szynie DIN (TH35), jest to element chętnie wybierany przez elektroinstalatorów do modernizacji istniejących systemów oraz budowy nowych instalacji rozdzielczych niskiego napięcia.

Wskazówki Montażowe

Montaż podstawy powinien być przeprowadzony przez wykwalifikowany personel zgodnie z poniższymi zaleceniami:

• Montaż mechaniczny: Urządzenie należy zatrzasnąć na standardowej szynie DIN 35 mm. Należy upewnić się, że zatrzask trzyma stabilnie obudowę.
• Podłączenie przewodów: Podczas stosowania przewodów wysokotemperaturowych należy uwzględnić zmniejszenie mocy przyłączeniowej zgodnie z dokumentacją techniczną producenta.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub zaciskowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Wymiana wkładek: Wymiana wkładek bezpiecznikowych 10x38 mm powinna odbywać się wyłącznie przy odłączonym napięciu, przy użyciu uchylnej dźwigni modułu.

FAQ

1. Czy podstawa CHM3DU posiada wskaźnik zadziałania bezpiecznika?
Model CHM3DU w wersji standardowej jest podstawą bez sygnalizacji optycznej. W celu uzyskania sygnalizacji należy zweryfikować dostępność wersji z diodą LED.

2. Jakie wkładki bezpiecznikowe pasują do tej podstawy?
Podstawa jest kompatybilna ze wszystkimi standardowymi wkładkami cylindrycznymi o wymiarach 10x38 mm, niezależnie od ich charakterystyki (np. gG, aM).

3. Czy można łączyć podstawy w większe zestawy?
Tak, konstrukcja modułowa pozwala na montaż wielu jednostek obok siebie na szynie DIN, tworząc przejrzyste i uporządkowane sekcje zabezpieczeń w rozdzielnicy.
