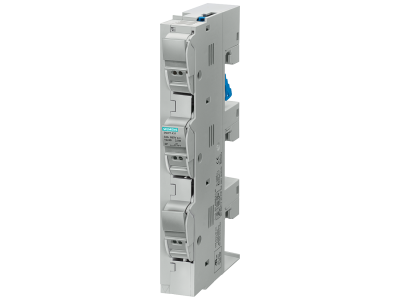

Uchwyt do bezpieczników cylindrycznych, 10x38 mm, 3-bieg., In: 32 A, Un AC: 690 V, SENTRON | 3NW7431 Siemens

Alternatywny kod produktu: 3NW7431

Opis i Kluczowe Cechy

Uchwyt do bezpieczników cylindrycznych Siemens SENTRON 3NW7431 przeznaczony jest do wkładek bezpiecznikowych o wymiarach 10x38 mm i posiada budowę 3-biegunową. Prąd znamionowy 32 A oraz napięcie znamionowe 690 V AC pozwalają na bezpieczną pracę w przemysłowych obwodach ochrony urządzeń. Szerokość modułu odpowiada standardowej aparaturze modułowej, co ułatwia zabudowę w rozdzielnicy.

• Prąd znamionowy 32 A: zapewnia bezpieczne przewodzenie prądu w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie znamionowe 690 V AC: umożliwia stosowanie w instalacjach przemysłowych o podwyższonym napięciu, zachowując wymagany margines bezpieczeństwa.

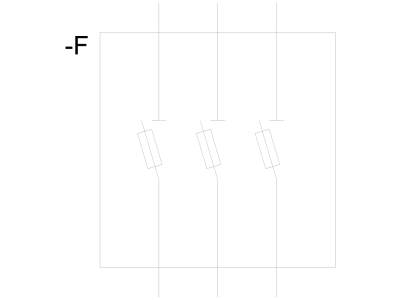

• 3-biegunowa konstrukcja: umożliwia jednoczesne odłączanie wszystkich trzech faz, co upraszcza konserwację i zwiększa bezpieczeństwo.
• Miejsce na zapasowe bezpieczniki w module wsuwanym: pozwala na szybką wymianę przepalonej wkładki bez konieczności poszukiwania nowej, skracając przestoje.
• Pulsująca dioda LED: sygnalizuje wyzwolenie bezpiecznika, co ułatwia szybkie zlokalizowanie uszkodzonego obwodu nawet w rozbudowanych rozdzielnicach.

Zgodność z Normami

Uchwyt 3NW7431 jest zgodny z normami IEC 60269-1, IEC 60269-2 oraz IEC 60269-3, a także spełnia wymagania normy UL 512. Posiada certyfikat CE dopuszczający go do obrotu na terenie Unii Europejskiej. Produkt został przebadany i dopuszczony jako odłącznik bezpiecznikowy – nie jest przeznaczony do łączenia pod obciążeniem.

Zastosowanie

Uchwyt bezpiecznikowy 3NW7431 znajduje zastosowanie w przemysłowych systemach ochrony odbiorników, gdzie wymagana jest selektywna ochrona przed zwarciami i przeciążeniami.

• Ochrona obwodów sterowania maszyn i urządzeń przemysłowych.
• Zabezpieczenie rozdzielnic głównych i podrozdzielnic w instalacjach trójfazowych.
• Stosowanie jako odłącznik bezpiecznikowy w obwodach, w których nie zachodzi potrzeba łączenia pod obciążeniem.
• Współpraca z systemami automatyki budynkowej do selektywnego odłączania poszczególnych odbiorów.

Wskazówki Montażowe

Montaż uchwytu może być wykonywany wyłącznie przez personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Urządzenie montuje się na szynie DIN TH35. Moment dokręcania zacisków oraz dopuszczalny przekrój przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Uchwyt nie jest przystosowany do łączenia pod obciążeniem – wszystkie operacje wymiany bezpiecznika lub konserwacji muszą być wykonywane przy wyłączonym napięciu.

FAQ

• Czy uchwyt 3NW7431 można używać do łączenia pod obciążeniem? Nie. Produkt został zaprojektowany i przebadany jako odłącznik bezpiecznikowy, nie jest przeznaczony do załączania ani wyłączania prądów roboczych. Do takich zastosowań Siemens oferuje dedykowane przełączniki, np. serię 3KF.
• Jak działa sygnalizacja LED wyzwolenia bezpiecznika? Po przepaleniu wkładki bezpiecznikowej w module wsuwanym zapala się pulsująca dioda LED, która informuje o konieczności wymiany bezpiecznika. Ułatwia to szybkie zidentyfikowanie uszkodzonego obwodu bez konieczności demontażu.
• Jakie wkładki bezpiecznikowe można montować w tym uchwycie? Uchwyt jest przeznaczony do wkładek cylindrycznych o wymiarach 10×38 mm. Dopuszczalny prąd znamionowy wynosi 32 A, a napięcie 690 V AC. Należy stosować wkładki o parametrach zgodnych z normami IEC 60269.
