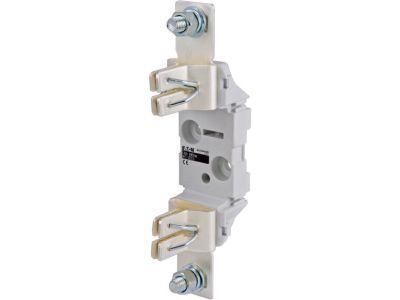

Podstawa bezpiecznikowa 1P 630A NH3, mont. szyna DIN i śruby NH3 SINGLE POLE SILVER 1/4 SCREW | SD3-D Eaton

Opis i Kluczowe Cechy

Podstawa bezpiecznikowa EATON o oznaczeniu SD3-D to wysokiej klasy komponent elektroinstalacyjny zaprojektowany do obsługi wkładek bezpiecznikowych rozmiaru NH3. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 630 A, co pozwala na bezpieczne i stabilne zarządzanie wysokimi obciążeniami w przemysłowych sieciach niskiego napięcia. Podstawa została przystosowana do pracy przy napięciu znamionowym AC 690 V, zapewniając niezawodną izolację i ochronę układów rozdzielczych. Korpus wykonany z wysokiej jakości tworzywa termoplastycznego wykazuje doskonałą odporność na wysokie temperatury oraz udary mechaniczne, co jest kluczowe w wymagających środowiskach pracy. Jednobiegunowa konstrukcja (1P) umożliwia elastyczne konfigurowanie zestawów zabezpieczających w rozdzielnicach.

• Prąd znamionowy: 630 A – dedykowany do obwodów o dużej mocy.
• Napięcie znamionowe: AC 690 V – gwarancja bezpieczeństwa w standardowych i podwyższonych napięciach przemysłowych.
• Rozmiar NH3: Pełna kompatybilność ze standardowymi wkładkami topikowymi typu nożowego.
• Materiał termoplastyczny: Wysoka wytrzymałość dielektryczna i termiczna.
• Srebrzone styki: Zapewniają minimalną rezystancję przejścia i ograniczają straty mocy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymogami normy międzynarodowej IEC 60269-1. Norma ta określa ogólne wymagania dla bezpieczników niskiego napięcia, co gwarantuje pełną zamienność wkładek oraz bezpieczeństwo personelu obsługującego. Dzięki certyfikacji IEC, podstawa EATON SD3-D spełnia najwyższe światowe standardy jakościowe, co jest niezbędne przy realizacji projektów infrastrukturalnych i przemysłowych o podwyższonym rygorze bezpieczeństwa.

Zastosowanie

Podstawa bezpiecznikowa NH3 630A znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Głównych rozdzielnicach niskiego napięcia w zakładach produkcyjnych.
• Zabezpieczeniach transformatorów mocy oraz dużych silników elektrycznych.
• Systemach kompensacji mocy biernej.
• Infrastrukturze energetycznej budynków wielkokubaturowych i centrów danych.
• Instalacjach fotowoltaicznych wielkiej skali jako element zabezpieczający sekcje AC.

Wskazówki Montażowe

Model SD3-D oferuje wyjątkową uniwersalność montażu, co znacząco przyspiesza prace instalacyjne. Podstawa może być zamontowana bezpośrednio na standardowej szynie DIN lub przykręcona do płyty montażowej za pomocą śrub, co zapewnia stabilność mechaniczną nawet przy dużych drganiach. Podczas montażu należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić optymalny kontakt elektryczny i uniknąć przegrzewania się styków. System pozwala na rozbudowę o opcjonalne akcesoria, takie jak zatrzaskowe zapory fazowe, pokrywy ochronne zwiększające stopień ochrony do IP20, mikrowyłączniki sygnalizacyjne oraz zestawy chroniące przed dotykiem bezpośrednim.

FAQ

• Czy podstawa SD3-D posiada osłony w zestawie? Podstawa w wersji standardowej jest dostarczana bez osłon, jednak konstrukcja umożliwia łatwy montaż opcjonalnych pokryw bezpieczników i zapór fazowych dostępnych w ofercie EATON.
• Jaki jest maksymalny prąd pracy tej podstawy? Urządzenie jest certyfikowane do pracy ciągłej przy prądzie znamionowym 630 A.
• Czy montaż na szynie DIN jest bezpieczny przy tak dużym prądzie? Tak, system mocowania EATON został zaprojektowany tak, aby przenieść ciężar podstawy wraz z wkładką NH3, zapewniając pewne trzymanie na szynie montażowej.
• Czy można monitorować stan zadziałania bezpiecznika? Tak, podstawa jest kompatybilna z opcjonalnymi mikrowyłącznikami, które pozwalają na zdalną sygnalizację przepalenia wkładki topikowej.
