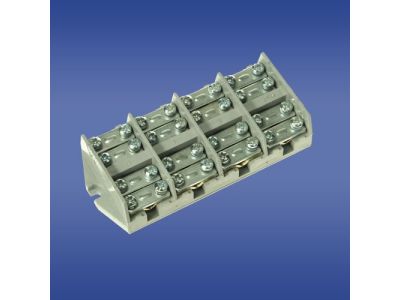

Płytka odgałęźna ZO -4/35, czarna | 19.435 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Płytka odgałęźna ZO-4/35 (symbol 19.435) to czterotorowe złącze przeznaczone do łączenia i rozgałęziania przewodów o przekrojach od 2,5 mm² do 35 mm². Dzięki zastosowaniu stalowej nakrętki wielokątnej uzyskuje się wyjątkowo mocne i stabilne połączenie, przewyższające wytrzymałością i momentem skręcającym rozwiązania oparte na otworach gwintowanych.

• Zakres przewodów 2,5–35 mm²: umożliwia elastyczne łączenie przewodów o różnych przekrojach w jednym punkcie odgałęźnym.
• 4 tory (cztery niezależne przyłącza): pozwala na rozgałęzienie obwodu na cztery odbiorniki lub rozdział linii w puszce instalacyjnej.
• Stalowa nakrętka wielokątna: zapewnia wyższą wytrzymałość mechaniczną oraz większy moment skręcający w porównaniu do typowych otworów gwintowanych, co przekłada się na trwałość i niezawodność połączenia.
• Kompaktowa czarna obudowa: ułatwia montaż w ciasnych puszkach i rozdzielnicach, a jednocześnie nie zaburza estetyki instalacji.
• Uniwersalność montażu: płytkę można stosować zarówno w puszkach podtynkowych, jak i w rozdzielnicach na szynie TH35 (zgodnie z ogólnymi zasadami montażu aparatury modułowej).

Zgodność z Normami

Płytka odgałęźna ZO-4/35 jest zgodna z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przeznaczona do stosowania w instalacjach elektrycznych niskiego napięcia, zgodnie z wymaganiami aktualnych przepisów.

Zastosowanie

Płytka odgałęźna znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagane jest bezpieczne i trwałe łączenie oraz rozgałęzianie przewodów o przekrojach do 35 mm².

• Rozgałęzianie obwodów w puszkach instalacyjnych – np. w instalacjach oświetleniowych, gniazd wtykowych.
• Łączenie przewodów zasilających w rozdzielnicach – idealna do rozdziału linii głównej na kilka odbiorów.
• Tworzenie punktów odgałęźnych w instalacjach przemysłowych i automatyce budynkowej.
• Wymiana lub modernizacja istniejących listew zaciskowych – wyższy moment skręcający poprawia niezawodność połączeń.

Wskazówki Montażowe

Montaż płytki odgałęźnej musi być wykonywany przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Przekrój przewodów należy dobrać do prądu obciążenia zgodnie z obowiązującymi normami (np. PN-HD 60364). Moment dokręcania śrub nakrętek – stosuj się do zaleceń dokumentacji producenta lub ogólnie przyjętych wartości dla stalowych połączeń gwintowych (zazwyczaj 2,5–3,0 Nm dla przewodów Cu). Połączenie wykonuj na czystych, nieuszkodzonych przewodach. Płytkę można montować na szynie TH35 (DIN) lub bezpośrednio w puszce.

FAQ

• Jaki zakres przekrojów przewodów obsługuje płytka ZO-4/35? Płytka jest przystosowana do przewodów o przekroju od 2,5 mm² do 35 mm², zarówno miedzianych, jak i aluminiowych (po odpowiednim przygotowaniu końcówek).
• Ile torów (niezależnych przyłączy) ma ten model? Model ZO-4/35 posiada 4 tory – umożliwia podłączenie do czterech przewodów w jednym punkcie odgałęźnym.
• Czy nakrętka stalowa rzeczywiście lepiej trzyma niż otwory gwintowane? Tak, stalowa nakrętka wielokątna zapewnia wyraźnie wyższy moment skręcający i większą wytrzymałość mechaniczną połączenia w porównaniu do rozwiązań z bezpośrednim gwintem w materiale izolacyjnym. Przekłada się to na mniejsze ryzyko poluzowania podczas eksploatacji.
