Płyta dławnicowa FL21 IP55 39X7 - 6 PSet | LVS08898 Schneider Electric

Opis i Kluczowe Cechy

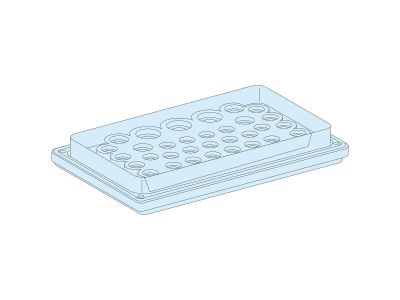

Płyta dławnicza FL21 IP55 w zestawie 6 sztuk to element przeznaczony do bezpośredniego montażu do obudów serii PrismaSeT G. Wysoki stopień ochrony IP55 gwarantuje szczelność przed pyłem i strumieniem wody z dowolnej strony. Płyta wyposażona jest w 39 naciętych otworów o średnicy od 7 do 26 mm, umożliwiających wprowadzenie kabli o różnych przekrojach.

• Stopień ochrony IP55: Zapewnia ochronę przed pyłem i strumieniem wody z dowolnego kierunku – idealna do instalacji w trudnych warunkach środowiskowych.
• 39 otworów 7-26 mm: Uniwersalność zastosowania – możliwość wprowadzenia kabli o różnych średnicach bez konieczności dodatkowego wiercenia.
• Montaż bezpośredni do obudów PrismaSeT G: Precyzyjne dopasowanie do standardowych wymiarów, eliminujące konieczność adaptacji.
• Zestaw 6 elementów: Wystarczająca ilość do wyposażenia kilku punktów wprowadzenia kabli w rozdzielnicy.
• Nacięcia w otworach: Ułatwiają wprowadzanie kabli i poprawiają szczelność połączenia.

Zgodność z Normami

Płyta dławnicza FL21 spełnia wymagania norm europejskich dotyczących ochrony IP (PN-EN 60529) oraz standardów bezpieczeństwa dla urządzeń elektrycznych niskiego napięcia (PN-EN 61439). Produkt posiada deklarację zgodności CE.

Zastosowanie

Płyta dławnicza FL21 IP55 jest dedykowana do instalacji wymagających wysokiego stopnia ochrony przed czynnikami zewnętrznymi. Umożliwia estetyczne i funkcjonalne wprowadzenie kabli do obudowy rozdzielnicy.

• Montaż w obudowach serii PrismaSeT G w instalacjach przemysłowych i energetycznych.
• Rozdzielnice niskiego napięcia w środowiskach o podwyższonym zapyleniu lub wilgotności.
• Instalacje zewnętrzne i halach produkcyjnych, gdzie wymagana jest ochrona IP55.
• Pomieszczenia techniczne i sterownice, gdzie kluczowa jest ochrona przed wodą i pyłem.

Wskazówki Montażowe

Montaż płyty powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Płytę mocuje się bezpośrednio do obudowy PrismaSeT G za pomocą standardowych elementów montażowych. Otwory należy naciąć zgodnie z wymaganiami kabli – unikać nadmiernego nacinania, aby nie osłabić konstrukcji. Po zamontowaniu kabli należy dokręcić wszystkie punkty mocowania, aby zapewnić ciągłość ochrony IP55.

FAQ

• Czy płyta FL21 jest kompatybilna z innymi seriami obudów? Płyta jest przeznaczona wyłącznie do montażu w obudowach serii PrismaSeT G. Do innych serii wymagane są odpowiednie adaptery lub płyty dedykowane.
• Jaki jest maksymalny przekrój kabla, który można wprowadzić przez otwór 26 mm? Dokładny zakres średnic nie został podany w danych produktu. Zaleca się weryfikację wymiarów kabla przed montażem.
• Czy płyta FL21 posiada certyfikaty ekologiczne? Produkt spełnia wymagania Green Premium, co oznacza zgodność z najwyższymi standardami ekologicznymi w zakresie emisji CO2, recyklingu i transparentności środowiskowej.
