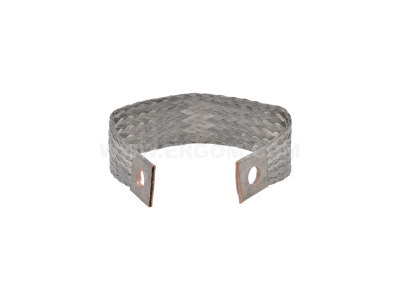

Plecionka uziemiająca miedziana PU1620/8 | R30RS-04050000301 Ergom

Alternatywny kod produktu: PU1620/8

Opis i Kluczowe Cechy

Plecionka uziemiająca miedziana PU1620/8 (symbol R30RS-04050000301) to elastyczne połączenie przeznaczone do wykonywania połączeń wyrównawczych i ochronnych w szafach rozdzielczych. Wykonanie z miedzi zapewnia niską rezystancję elektryczną oraz odporność na korozję, co przekłada się na trwałe i bezpieczne połączenie w instalacjach ochronnych.

• Miedziana plecionka: gwarantuje niską oporność i stabilne parametry elektryczne, co jest kluczowe dla skutecznego wyrównania potencjałów.
• Elastyczna konstrukcja: ułatwia prowadzenie i montaż w ciasnych przestrzeniach szaf rozdzielczych, redukując naprężenia mechaniczne.
• Przeznaczona do szaf rozdzielczych: dedykowana do łączenia szyn uziemiających, obudów urządzeń oraz ekranów kabli w systemach ochrony przeciwporażeniowej.
• Gotowa do użycia: końcówki przygotowane do bezpośredniego montażu – brak konieczności dodatkowej obróbki.

Zgodność z Normami

Produkt przeznaczony do stosowania w instalacjach elektrycznych zgodnych z wymaganiami międzynarodowych norm dotyczących połączeń wyrównawczych i ochronnych. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Plecionka uziemiająca znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i niskooporowe połączenie między elementami instalacji ochronnej.

• Połączenia wyrównawcze i ochronne w rozdzielnicach głównych i podrozdzielniach.
• Łączenie szyn uziemiających z obudowami metalowymi urządzeń.
• Wyrównywanie potencjałów między ekranami kabli a systemem uziomowym.
• Mostkowanie przerw w szynach uziemiających w celu zapewnienia ciągłości ochrony.

Wskazówki Montażowe

Montaż plecionki uziemiającej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i zasadami sztuki instalacyjnej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obszarze montażu. Połączenia należy dokręcać momentem zgodnym z zaleceniami producenta (jeśli nie podano – stosuj standardowy moment dla połączeń miedzianych). Przekrój przewodów uziemiających dobierz do prądu zwarciowego w instalacji.

FAQ

• Czy plecionka ma izolację? Nie, jest to goła plecionka miedziana. Należy ją stosować wyłącznie do połączeń ochronnych, gdzie brak izolacji jest dopuszczony przez normy.
• Jaki jest przekrój lub długość plecionki? W dostępnych danych nie podano dokładnych wymiarów. Prosimy o kontakt z producentem lub sprawdzenie karty katalogowej dla symbolu R30RS-04050000301.
• Czy nadaje się do montażu na zewnątrz? Produkt jest przeznaczony do stosowania wewnątrz szaf rozdzielczych w suchych pomieszczeniach. W warunkach zewnętrznych wymagana byłaby dodatkowa ochrona antykorozyjna.
