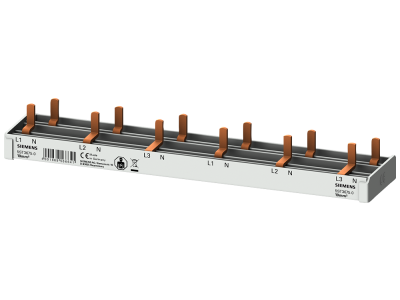

Szyna łączeniowa grzebieniowa kompaktowa 10mm2 przyłącze 3-bieg./N 6x AFDD 5SM6 + 6xurządz. kompakt. | 5ST3675-0 Siemens

Alternatywny kod produktu: 5ST36750

Opis i Kluczowe Cechy

Szyna grzebieniowa kompaktowa 10mm² o symbolu 5ST3675-0 to element łączący dedykowany do współpracy z wyłącznikami różnicowoprądowymi AFDD 5SM6 oraz urządzeniami kompaktowymi 1 DU. Przyłącze 3-biegunowe z przewodem neutralnym N zapewnia bezpieczne i efektywne rozprowadzenie zasilania w rozdzielnicach elektrycznych. Stała długość 12 jednostek modułowych (DU) ułatwia planowanie instalacji i montaż.

• Przyłącze 3-biegunowe z N: Umożliwia rozdzielenie i doprowadzenie faz L1, L2, L3 oraz przewodu neutralnego N, co ułatwia organizację obwodów w rozdzielnicy.
• Długość 12 DU: Precyzyjnie określona liczba modułów ułatwia dobór szyny do konkretnych potrzeb instalacji bez konieczności przycinania.
• Kompatybilność z AFDD 5SM6 i urządzeniami 1 DU: Zapewnia pewne i zgodne połączenia z wysokiej jakości aparaturą zabezpieczającą, zwiększając niezawodność instalacji.
• Ochrona przed dotknięciem: Konstrukcja szyny jest zabezpieczona przed przypadkowym kontaktem z częściami czynnymi, co minimalizuje ryzyko porażenia prądem podczas prac konserwacyjnych.
• Komfort montażu: Prosta technika przyłączeniowa i montażowa skraca czas instalacji oraz redukuje ryzyko błędów montażowych.

Zgodność z Normami

Szyna łączeniowa kompaktowa spełnia wymagania norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych. Produkt posiada deklarację zgodności CE oraz jest zgodny z obowiązującymi standardami dla aparatury modułowej w rozdzielnicach elektrycznych.

Zastosowanie

Szyna grzebieniowa kompaktowa 10mm² znajduje zastosowanie w nowoczesnych rozdzielnicach elektrycznych jako element rozprowadzający zasilanie i łączący aparaturę zabezpieczającą.

• Współpraca z wyłącznikami różnicowoprądowymi AFDD 5SM6 w instalacjach mieszkaniowych, biurowych i przemysłowych – zapewnia skuteczną ochronę przed zwarciami i przeciążeniami.
• Rozdzielnice budynków użyteczności publicznej, gdzie wymagana jest wysoka niezawodność i bezpieczeństwo instalacji.
• Obwody zasilające urządzenia o podwyższonych wymaganiach dotyczących ochrony przeciwporażeniowej i przeciwpożarowej.
• Instalacje przemysłowe, w których szyna służy jako magistrala zasilająca dla kilku obwodów jednocześnie.

Wskazówki Montażowe

Montaż szyny powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Szynę montować w odpowiednio dobranych rozłącznikach lub szynach nośnych, zwracając uwagę na odpowiednie ułożenie przewodów fazowych i neutralnego. Podczas montażu należy unikać nadmiernego zginania przewodów i zapewnić odpowiednią przestrzeń dla wentylacji. Po zamontowaniu szyny należy dokonać pomiarów ciągłości obwodu i rezystancji izolacji przed oddaniem instalacji do eksploatacji.

FAQ

• Czy szyna jest kompatybilna z innymi modelami AFDD niż 5SM6? Dane produktu wskazują na kompatybilność wyłącznie z AFDD 5SM6 i urządzeniami kompaktowymi 1 DU. W przypadku innych modeli zaleca się sprawdzenie dokumentacji technicznej producenta.
• Jaka jest maksymalna obciążalność prądowa szyny? Przekrój 10mm² pozwala na obciążenie prądowe zgodnie z normą PN-EN 60898-1 dla danego typu przewodów. Dokładna wartość nie została podana w danych produktu.
• Czy szyna może być stosowana w instalacjach zewnętrznych? Produkt nie jest przeznaczony do stosowania na zewnątrz budynków. Do instalacji zewnętrznych należy stosować odpowiednie obudowy i osłony zgodne z normami IP.
