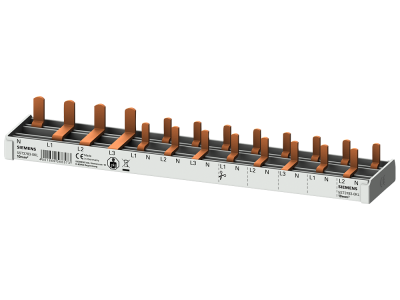

Szyna łączeniowa grzebieniowa 10mm2, 4-faz., 1x(3-faz.+N) + 8x(1-faz.+N) 216 mm z możliwością cięcia | 5ST3783-0KL Siemens

Alternatywny kod produktu: 5ST37830KL

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa 10mm² (symbol 5ST3783-0KL) o długości 216 mm to kompaktowe rozwiązanie przeznaczone do zasilania aparatury modułowej w rozdzielnicach. Umożliwia szybkie i pewne połączenie fazowych oraz neutralnych przewodów, eliminując potrzebę indywidualnego montażu pojedynczych mostków. Konstrukcja z możliwością cięcia pozwala na indywidualne dostosowanie długości do potrzeb instalacji.

• Przyłącze 4-fazowe: 1x(3-faz.+N) + 8x(1-faz.+N) – elastyczne rozwiązanie dla złożonych układów zasilających.
• Przyłącze N z lewej strony: Umożliwia klarowną identyfikację obwodów i ułatwia montaż w standardowych szafach rozdzielczych.
• Prąd znamionowy 10mm²: Zapewnia wystarczający przekrój dla typowych obciążeń w instalacjach elektrycznych.
• Długość 216 mm z możliwością cięcia: Dokładne dopasowanie do przestrzeni rozdzielnicy, minimalizacja odpadów montażowych.
• Zabezpieczenie przed dotknięciem: Standardowa ochrona palców i narzędzi przed przypadkowym kontaktem z częściami pod napięciem.

Zgodność z Normami

Szyna grzebieniowa spełnia wymagania norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych, w tym normy PN-EN 61439-1 dla rozdzielnic niskiego napięcia. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Szyna łączeniowa grzebieniowa 5ST3783-0KL znajduje zastosowanie w nowoczesnych instalacjach elektrycznych jako efektywne rozwiązanie do zasilania aparatury modułowej w rozdzielnicach.

• Montaż w rozdzielnicach domowych i przemysłowych – szybkie łączenie wyłączników nadmiarowo-prądowych, różnicowoprądowych i innych urządzeń modułowych.
• Instalacje zasilające układy wielofazowe – klarowne rozdzielenie obwodów fazowych i neutralnych.
• Modernizacja szaf sterowniczych – wymiana indywidualnych mostków na szynę grzebieniową zwiększa niezawodność i estetykę instalacji.
• Zasilanie urządzeń kompaktowych 1 DU – elastyczność przyłączy pozwala na indywidualne konfigurowanie układów.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w rozdzielnicy. Szynę montować na standardowych szynach TH 35 mm, zachowując odpowiednie odstępy między urządzeniami modułowymi. Po zamontowaniu należy dokręcić wszystkie przyłącza zgodnie z zalecanym momentem dokręcania (sprawdź w dokumentacji aparatury). Szynę można ciąć specjalistycznym nożem do szyn grzebieniowych, zachowując prostopadłe cięcie i usuwając zadziory. Po montażu konieczna jest weryfikacja poprawności połączeń i izolacji.

FAQ

• Czy szyna jest kompatybilna z aparaturą innych producentów? Szyna grzebieniowa 10mm² o symbolu 5ST3783-0KL została zaprojektowana zgodnie z normami DIN i jest kompatybilna z większością urządzeń modułowych montowanych na szynie TH 35 mm.
• Jakie jest maksymalne obciążenie szyny? Prąd znamionowy 10mm² umożliwia obciążenie do maksymalnego prądu znamionowego aparatury podłączanej, jednak należy uwzględnić warunki chłodzenia i środowisko pracy.
• Dlaczego przyłącze neutralne N jest z lewej strony? Standardowe umiejscowienie ułatwia identyfikację obwodów i montaż w standardowych rozdzielnicach, zgodnie z powszechnie stosowanymi schematami instalacji.
