Szyna łączeniowa grzebieniowa 10mm2, 2-faz., 1x(1-faz.+N) + 10x(1-faz.+N) 215mm z możliwością cięcia | 5ST3784-0 Siemens

Alternatywny kod produktu: 5ST37840

Opis i Kluczowe Cechy

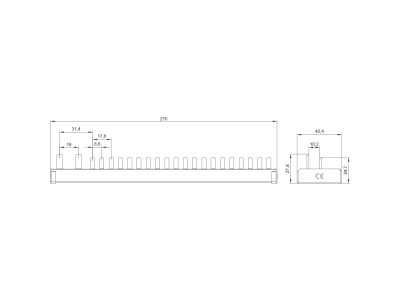

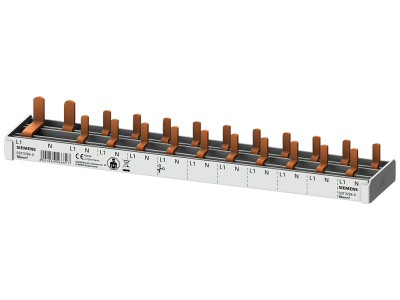

Szyna łączeniowa grzebieniowa 10mm² (symbol 5ST3784-0) o długości 215 mm to element dystrybucyjny do szybkiego i bezbłędnego podłączania wyłączników nadmiarowo-prądowych oraz urządzeń różnicowoprądowych w instalacjach 1-fazowych. Przeznaczona do współpracy z aparaturą modułową o szerokości 1 modułu (17,5 mm) i 2 modułów (35 mm), zabezpieczona przed dotknięciem części czynnych. Dzięki możliwości cięcia na wymaganą długość oraz uniwersalnemu układowi przyłączy (1x(1-faz.+N) + 10x(1-faz.+N)) eliminuje konieczność indywidualnego prowadzenia przewodów.

• Przekrój 10mm²: Zapewnia niskie straty mocy i minimalne nagrzewanie podczas pracy, nawet przy wysokim obciążeniu prądowym.
• Układ 1x(1-faz.+N) + 10x(1-faz.+N): Umożliwia elastyczne podłączanie 1 układu różnicowoprądowego + 10 obwodów 1-fazowych z neutralnym, co optymalizuje układ zasilania w rozdzielnicy.
• Ochrona przed dotknięciem: Standardowa osłona części czynnych minimalizuje ryzyko zwarć i porażeń podczas montażu i eksploatacji.
• Możliwość cięcia: Dostosowanie długości do indywidualnych potrzeb instalacji, redukcja odpadów materiałowych.
• Uniwersalna kompatybilność: Przeznaczona do współpracy z aparaturą modułową różnych producentów, zgodna z normami montażu w szynach DIN.

Zgodność z Normami

Szyna spełnia wymagania norm europejskich dotyczących aparatury modułowej, w tym normy PN-EN 60715 (szyny nośne i systemy montażowe) oraz PN-EN 60898-1 (wyłączniki nadmiarowo-prądowe). Posiada deklarację zgodności CE.

Zastosowanie

Szyna łączeniowa grzebieniowa 10mm² znajduje zastosowanie w nowoczesnych instalacjach elektrycznych, zarówno w budownictwie mieszkaniowym, jak i obiektach przemysłowych. Umożliwia szybkie i uporządkowane rozprowadzenie zasilania pomiędzy poszczególnymi obwodami.

• Podłączanie układów różnicowoprądowych (FI) z wyłącznikami nadmiarowo-prądowymi w rozdzielnicach domowych.
• Instalacje przemysłowe – dystrybucja zasilania 1-fazowego do maszyn i urządzeń.
• Montaż w szafach sterowniczych i rozdzielniach budynków użyteczności publicznej.
• Modernizacja i rozbudowa istniejących instalacji – prosta adaptacja do nowych wymagań.

Wskazówki Montażowe

Montaż szyny należy przeprowadzić na szynie nośnej DIN 35 mm przez wykwalifikowany personel SEP. Przed rozpoczęciem prac upewnić się, że instalacja jest odłączona od napięcia. Szynę umieścić na szynie nośnej, zabezpieczyć zatrzaskami bocznymi, a następnie przyciąć na wymaganą długość narzędziem do cięcia metalu (unikać ostrych krawędzi). Podłączenie przewodów wykonać zgodnie z układem 1-faz.+N, dokręcając zaciski z zalecanym momentem (sprawdzić w dokumentacji aparatury). Zapewnić odpowiednie odstępy izolacyjne między sąsiednimi obwodami.

FAQ

• Do jakiego typu aparatury pasuje szyna grzebieniowa 5ST3784-0? Przeznaczona do współpracy z aparaturą modułową o szerokości 1 modułu (17,5 mm) i 2 modułów (35 mm), zgodną z normami montażu w szynach DIN. Kompatybilna z większością dostępnych na rynku wyłączników nadmiarowo-prądowych i urządzeń różnicowoprądowych.
• Czy szyna musi być przycinana na wymiar? Tak, szyna posiada możliwość cięcia, co pozwala na dostosowanie jej długości do konkretnej aplikacji. Dzięki temu można zminimalizować ilość odpadów i precyzyjnie dopasować do rozdzielnicy.
• Jakie są zalecane momenty dokręcania przewodów? Dokładne wartości momentów dokręcania nie zostały podane w danych produktu. Należy stosować się do zaleceń producenta aparatury modułowej oraz instrukcji montażu. Typowe zakresy dla przewodów 10mm² wynoszą 2,5–4 Nm (sprawdź w dokumentacji).
