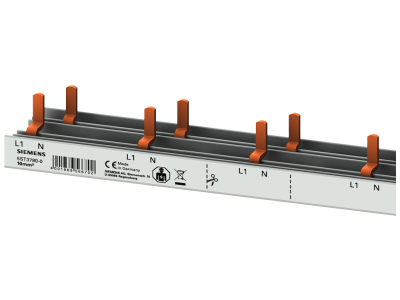

Szyna łączeniowa grzebieniowa 10 mm2, 2-faz., 24x (1-faz.+N+AUX), 1036 mm, z możliwością cięcia | 5ST3780-0 Siemens

Alternatywny kod produktu: 5ST37800

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa 10 mm² (symbol 5ST3780-0) to kompaktowe rozwiązanie przeznaczone do szybkiego i niezawodnego połączenia obwodów w instalacjach elektrycznych. Wykonana jako 2-fazowa z 24 biegunami (1-faz. + N + AUX), pozwala na bezpośrednie doprowadzenie zasilania do różnicowoprądowych urządzeń ochronnych, wyłączników nadmiarowo-prądowych oraz systemów AFDD. Dzięki możliwości cięcia w odpowiednich miejscach (co 18 mm) można ją dostosować do indywidualnych wymiarów rozdzielnicy.

• Przekrój 10 mm²: Zapewnia odpowiednią obciążalność prądową dla obwodów 2-fazowych, minimalizując spadki napięcia w instalacji.
• 2-fazowa, 24-biegunowa konstrukcja: Umożliwia jednoczesne zasilanie 24 obwodów (1-faz. + N + AUX), co optymalizuje przestrzeń w rozdzielnicy.
• Możliwość cięcia co 18 mm: Personalizacja długości szyny do indywidualnych wymiarów szafy, eliminacja zbędnych odcinków i redukcja kosztów.
• Ochrona przed dotykiem: Standardowo zabezpieczona przed przypadkowym zetknięciem z częściami czynnymi, zwiększając bezpieczeństwo instalacji.
• Uniwersalna kompatybilność: Przeznaczona do współpracy z szeroką gamą różnicowoprądowych urządzeń ochronnych i wyłączników nadmiarowo-prądowych w systemach modułowych.

Zgodność z Normami

Szyna spełnia wymagania norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych, w tym norm zharmonizowanych z dyrektywą LVD (niskonapięciową) oraz EMC. Produkt posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi przepisami.

Zastosowanie

Szyna łączeniowa grzebieniowa 10 mm² znajduje zastosowanie w nowoczesnych rozdzielnicach elektrycznych, gdzie wymagane jest szybkie i pewne doprowadzenie zasilania do wielu obwodów.

• Instalacje mieszkaniowe i biurowe – zasilanie obwodów oświetleniowych, gniazd wtykowych oraz specjalistycznych obwodów.
• Systemy AFDD (ochrona przeciwpożarowa) – bezpośrednie połączenie z urządzeniami wykrywającymi prądy różnicowe.
• Rozdzielnice przemysłowe – zasilanie maszyn i urządzeń wymagających stabilnego napięcia.
• Modernizacje instalacji – wymiana starych szyn na kompaktowe rozwiązania grzebieniowe w celu optymalizacji przestrzeni.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całej rozdzielnicy. Szynę mocować w odpowiednich uchwytach na szynie DIN, zachowując zalecane odstępy między modułami. Podczas cięcia szyny używać narzędzi dedykowanych do obróbki metali, aby uniknąć uszkodzenia izolacji. Po zamontowaniu należy sprawdzić ciągłość obwodów i brak zwarć.

FAQ

• Jakie urządzenia są kompatybilne z tą szyną? Szyna przeznaczona jest do współpracy z różnicowoprądowymi urządzeniami ochronnymi (AFDD, FI), wyłącznikami nadmiarowo-prądowymi oraz systemami modułowymi w rozdzielnicach elektrycznych.
• Czy można ją stosować w instalacjach trójfazowych? Szyna jest dedykowana dla instalacji 2-fazowych (L1, L2, N, AUX). Do instalacji trójfazowych należy stosować odpowiednie szyny 3-fazowe.
• Jaki jest maksymalny prąd obciążenia szyny? Prąd znamionowy nie został określony w danych produktu. Należy stosować się do zaleceń producenta urządzeń współpracujących oraz normy PN-HD 60364-5-52.
