Szyna łączeniowa grzebieniowa 10 mm2, 2-faz., 6x (1-faz.+N), 113 mm | 5ST3674-6 Siemens

Alternatywny kod produktu: 5ST36746

Opis i Kluczowe Cechy

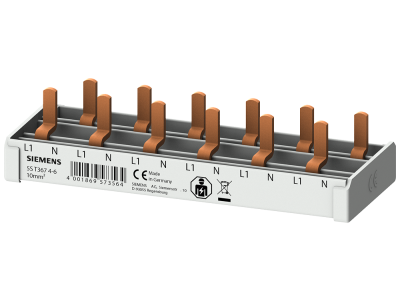

Szyna łączeniowa grzebieniowa 10 mm² (symbol 5ST3674-6) to kompaktowe rozwiązanie do szybkiego i pewnego łączenia obwodów 1-fazowych z neutralnym w instalacjach elektrycznych. Zaprojektowana jako szyna kołkowa, zabezpieczona przed przypadkowym dotknięciem, eliminuje ryzyko zwarć podczas montażu. Charakteryzuje się stałą długością 113 mm (6 modułów DIN) i dopuszczalnym prądem znamionowym 63 A.

• Przekrój 10 mm²: Gwarantuje niskie straty mocy i wysoką obciążalność prądową, odpowiednią do zasilania gniazd, oświetlenia i mniejszych odbiorników w szafach rozdzielczych.
• Konstrukcja 2-fazowa z neutralnym: Umożliwia jednoczesne podłączenie 6 obwodów 1-fazowych z N w kompaktowej przestrzeni, oszczędzając miejsce w szafie.
• Zabezpieczenie przed dotknięciem: Izolowana obudowa chroni przed przypadkowym zwarciem i porażeniem prądem podczas montażu.
• Stała długość 113 mm (6 DU): Precyzyjnie dopasowana do standardowych szyn montażowych, eliminuje konieczność przycinania.
• Materiał miedź pokrywana cyną: Wysoka przewodność elektryczna i odporność na korozję, zapewniająca długą żywotność połączeń.

Zgodność z Normami

Szyna łączeniowa spełnia wymagania norm europejskich dla aparatury modułowej, w tym EN 60715 i EN 60439. Posiada deklarację zgodności CE, co potwierdza bezpieczeństwo i jakość wykonania.

Zastosowanie

Szyna grzebieniowa 10 mm² znajduje zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagane jest zorganizowanie wielu obwodów w ograniczonej przestrzeni szaf rozdzielczych.

• Łączenie obwodów 1-fazowych z neutralnym w szafach rozdzielczych budynków mieszkalnych i biurowych.
• Zasilanie oświetlenia, gniazd wtykowych i mniejszych odbiorników w instalacjach rozdzielczych.
• Budowa modułowych szaf sterowniczych i komórkarskich z wykorzystaniem aparatury kompaktowej.
• Modernizacje instalacji – szybka wymiana starych szyn na nowoczesne rozwiązania kompaktowe.

Wskazówki Montażowe

Montaż szyny powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w całym obwodzie. Szynę należy umieścić na standardowej szynie DIN o szerokości 35 mm, zaczepiając w odpowiednich punktach mocujących. Podłączenie przewodów fazowych i neutralnego należy wykonać z zachowaniem odpowiedniego momentu dokręcania (zgodnie z zaleceniami producenta aparatury). Unikać zginania szyny podczas montażu. Po zakończeniu prac należy sprawdzić rezystancję połączeń i dokręcić wszystkie śruby.

FAQ

• Czy szyna jest kompatybilna ze wszystkimi aparatami modułowymi? Tak, szyna 10 mm² jest standardowo kompatybilna z aparatami o szerokości 1 modułu DIN, wyposażonymi w zaciski do szyn grzebieniowych.
• Jakie jest maksymalne obciążenie prądowe szyny? Szyna o przekroju 10 mm² i wykonaniu miedzianym z pokryciem cynowym dopuszcza obciążenie znamionowe 63 A (wg normy EN 60439).
• Czy szyna wymaga dodatkowego zabezpieczenia? Nie – sama w sobie jest zabezpieczona izolacją przed przypadkowym dotknięciem, jednak zaleca się stosowanie odpowiednich zabezpieczeń nadprądowych w obwodzie.
