Panel tylny 650mm IP30, PrismaSet | LVS08736 Schneider Electric

Opis i Kluczowe Cechy

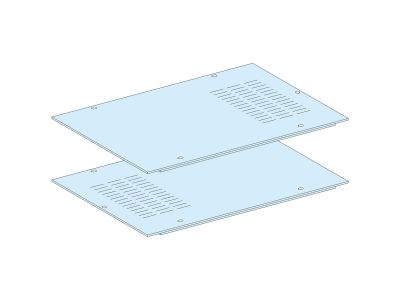

Panel tylny Schneider Electric o numerze katalogowym LVS08736 to dedykowany element konstrukcyjny przeznaczony do profesjonalnych obudów systemowych serii PrismaSeT P. Produkt charakteryzuje się imponującymi wymiarami zewnętrznymi wynoszącymi 2000 mm wysokości oraz 650 mm szerokości, co pozwala na pełne zabezpieczenie tylnej sekcji rozdzielnic niskiego napięcia. Konstrukcja panelu opiera się na dwóch osłonach połówkowych, co znacząco ułatwia logistykę oraz proces montażu na obiekcie.

Kluczowym aspektem technicznym jest zastosowanie zaawansowanej ochrony antykorozyjnej. Blacha stalowa, z której wykonano panel, poddawana jest procesowi elektroforezy epoksydowej, a następnie pokrywana termoutwardzalnym proszkiem epoksydowym modyfikowanym żywicą poliestrową. Ten dwuwarstwowy system powlekania gwarantuje nie tylko estetyczny wygląd w kolorze RAL 9003 (biały), ale przede wszystkim długotrwałą odporność na czynniki zewnętrzne i uszkodzenia mechaniczne. Dodatkowo, panel wyposażono w otwory wentylacyjne, które wspomagają cyrkulację powietrza wewnątrz obudowy, co jest krytyczne dla zachowania optymalnej temperatury pracy aparatury modułowej.

• Wymiary: 2000 mm (wysokość) x 650 mm (szerokość).
• Materiał: Wysokogatunkowa blacha stalowa z podwójnym zabezpieczeniem powierzchni.
• System zamykania: Łączniki obracane o 1/4 obrotu, zapewniające błyskawiczny dostęp serwisowy.
• Stopień ochrony: IP30, idealny do zastosowań wewnątrz budynków w kontrolowanym środowisku.
• Ekologia: Certyfikat Green Premium potwierdzający niską emisję CO2 i zgodność z normami środowiskowymi.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi standardami Schneider Electric, co przekłada się na pełną kompatybilność z systemem PrismaSeT P. Panel spełnia wymagania dotyczące bezpieczeństwa użytkowania rozdzielnic niskiego napięcia. Dzięki etykiecie Green Premium, użytkownik ma pewność zgodności z najnowszymi przepisami dotyczącymi ochrony środowiska, takimi jak dyrektywy RoHS i REACH. Przejrzystość w zakresie wpływu na środowisko (PEP - Product Environmental Profile) pozwala na stosowanie tego rozwiązania w projektach budownictwa zrównoważonego, ubiegających się o certyfikaty typu LEED czy BREEAM.

Zastosowanie

Panel tylny LVS08736 znajduje zastosowanie wszędzie tam, gdzie wymagana jest najwyższa niezawodność i estetyka w dystrybucji energii elektrycznej. Jest to element niezbędny przy budowie rozdzielnic głównych i oddziałowych w:

• Budynkach użyteczności publicznej i biurowcach.
• Obiektach przemysłowych o niskim zapyleniu.
• Centrach danych (Data Centers), gdzie kluczowa jest wentylacja i porządek w okablowaniu.
• Infrastrukturze krytycznej wymagającej certyfikowanych rozwiązań systemowych.

Wskazówki Montażowe

Montaż panelu jest intuicyjny dzięki zastosowaniu systemowych łączników obracanych o 1/4 obrotu. Pozwala to na skrócenie czasu prefabrykacji rozdzielnicy oraz ułatwia późniejsze prace konserwacyjne. Podczas instalacji należy zwrócić uwagę na poprawne osadzenie obu osłon połówkowych, aby zapewnić ciągłość ochrony IP30. Zaleca się regularne sprawdzanie drożności otworów wentylacyjnych, aby nie ograniczać pasywnego chłodzenia aparatury. Dzięki precyzyjnemu wykonaniu otworów montażowych, panel idealnie licuje się z ramą obudowy PrismaSeT P, eliminując ryzyko powstawania szczelin.

FAQ

• Czy panel LVS08736 można stosować na zewnątrz? Nie, panel posiada stopień ochrony IP30 i jest przeznaczony wyłącznie do zastosowań wewnętrznych w suchych pomieszczeniach.
• Z czego wynika zastosowanie dwóch osłon połówkowych zamiast jednej pełnej? Takie rozwiązanie ułatwia transport oraz montaż w ciasnych pomieszczeniach rozdzielni, a także pozwala na łatwiejszy dostęp do wybranych sekcji tyłu obudowy bez konieczności demontażu całego elementu.
• Co oznacza kolor RAL 9003? Jest to standardowy kolor biały sygnałowy, stosowany w nowoczesnych systemach Schneider Electric, zapewniający spójność wizualną całej instalacji.
• Czy łączniki 1/4 obrotu są w zestawie? Tak, panel dostarczany jest wraz z kompletem łączników niezbędnych do poprawnej instalacji na ramie obudowy.
