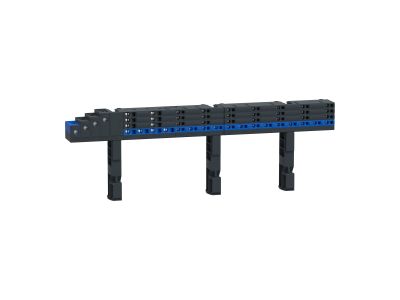

Panel LINERGY FM 4P DIST. BLOCK 80A 24M 44dziury | LVS04004 Schneider Electric

Opis i Kluczowe Cechy

Panel LINERGY FM 4P DIST. BLOCK 80A przeznaczony jest do montażu aparatury modułowej w szafach sterowniczych i rozdzielnicach. Wyposażony w 24 miejsca montażowe (moduły 18 mm) oraz 44 otwory do mocowania, zapewnia stabilne i trwałe osadzenie aparatów elektrycznych. Specjalnie zaprojektowany dla systemów dystrybucyjnych, gdzie wymagana jest precyzyjna organizacja i szczelne rozmieszczenie komponentów.

• 4P – 4 rzędy montażowe: Umożliwiają równomierne rozmieszczenie aparatów o różnej szerokości, np. wyłączników, styczników czy zabezpieczeń.
• DIST. BLOCK – blok dystrybucyjny: Służy do organizacji obwodów zasilających i sygnałowych, ułatwiając identyfikację oraz konserwację instalacji.
• Nośność 80A: Wytrzymuje obciążenia prądowe do 80 A, co pozwala na stosowanie w średnich i dużych instalacjach elektrycznych.
• 24 moduły (18 mm): Standardowy podział ułatwia dobór aparatury modułowej o szerokości 1, 2 lub 3 modułów.
• 44 otwory montażowe: Umożliwiają elastyczne mocowanie panelu do szyn DIN lub bezpośrednio do szkieletu szafy przy użyciu dedykowanych elementów złącznych.

Zgodność z Normami

Panel spełnia wymagania norm europejskich dotyczących instalacji elektrycznych, w tym normy PN-EN 61439-1 i PN-EN 61439-2 dotyczące rozdzielnic i szaf sterowniczych. Posiada oznakowanie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Panel LINERGY FM 4P DIST. BLOCK 80A znajduje zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagana jest organizacja aparatury modułowej i dystrybucja zasilania.

• Montaż w szafach sterowniczych i rozdzielnicach niskiego napięcia – jako podstawa do montażu aparatury modułowej (wyłączników, styczników, zabezpieczeń, przekaźników).
• Stosowanie w systemach dystrybucyjnych – blok dystrybucyjny ułatwia prowadzenie, identyfikację i konserwację obwodów zasilających.
• Instalacje przemysłowe i budynkowe – gdzie wymagana jest zwarta, zorganizowana struktura aparatury w szafach.
• Projekty wymagające elastycznego rozmieszczenia aparatów o różnych szerokościach modułowych.

Wskazówki Montażowe

Montaż panelu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie, w którym będą prowadzone prace. Panel mocować do szyn DIN lub bezpośrednio do szkieletu szafy przy użyciu dostępnych otworów montażowych (44 sztuki). Należy zapewnić odpowiednią wentylację i przestrzeń dla montowanej aparatury, aby uniknąć przegrzania. Dobór przekroju przewodów i momentów dokręcania należy dostosować do parametrów aparatury i norm projektowych.

FAQ

• Jakie są wymiary panelu? Dokładne wymiary nie zostały podane w danych produktu. Zaleca się sprawdzenie dokumentacji technicznej lub karty katalogowej producenta.
• Czy panel nadaje się do montażu w szafach zewnętrznych? Panel nie posiada określonego stopnia ochrony IP. Zaleca się stosowanie w suchych, wewnętrznych pomieszczeniach lub w szafach zapewniających odpowiednią ochronę przed warunkami atmosferycznymi.
• Jaka jest maksymalna liczba aparatów, które można zamontować na panelu? Panel posiada 24 miejsca montażowe (moduły 18 mm), co pozwala na montaż aparatury o łącznej szerokości do 432 mm (24 moduły x 18 mm).
