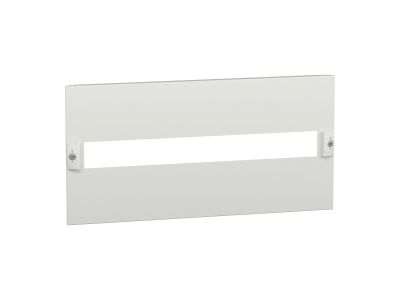

Osłona czołowa metalowa z wycięciem dla aparatury modułowej 600x250mm, PrismaSet | LVS03205 Schneider Electric

Opis i Kluczowe Cechy

Osłona czołowa metalowa Schneider Electric o numerze katalogowym LVS03205 to profesjonalny element systemowy dedykowany do zaawansowanych rozdzielnic niskiego napięcia. Produkt został zaprojektowany z myślą o estetycznym i bezpiecznym wykończeniu pól aparatury modułowej. Płyta posiada precyzyjne wycięcie pozwalające na montaż do 48 modułów o szerokości 9 mm w jednym rzędzie, co przekłada się na 24 standardowe moduły 18 mm. Wykonanie z wysokiej jakości stali gwarantuje sztywność konstrukcji oraz odporność na uszkodzenia mechaniczne, a wykończenie w kolorze białym (RAL 9003) zapewnia spójność wizualną z nowoczesnymi systemami rozdzielczymi.

• Wymiary systemowe: Wysokość 250 mm oraz szerokość dostosowana do pól 600 mm (wymiar rzeczywisty płyty to 500 mm szerokości montażowej).
• Materiał: Wytrzymała stal malowana proszkowo, zapewniająca długowieczność i ochronę przed korozją.
• Pojemność: Możliwość zabudowy 48 modułów 9 mm, co pozwala na optymalne zagospodarowanie przestrzeni wewnątrz rozdzielnicy.
• Ekologia Green Premium: Produkt spełnia rygorystyczne normy środowiskowe, posiada deklarację REACh oraz RoHS, co potwierdza niską emisję CO2 i możliwość recyklingu.

Zgodność z Normami

Produkt LVS03205 jest w pełni kompatybilny z systemami PrismaSeT G oraz PrismaSeT P, które są projektowane i testowane zgodnie z normą IEC 61439-1 & 2. Zastosowanie oryginalnych osłon Schneider Electric gwarantuje zachowanie deklarowanego stopnia ochrony IP oraz ciągłości elektrycznej obudowy (uziemienie poprzez punkty montażowe), co jest kluczowe dla bezpieczeństwa obsługi oraz certyfikacji gotowej rozdzielnicy przez prefabrykatora.

Zastosowanie

Płyta czołowa znajduje zastosowanie w profesjonalnych instalacjach elektroenergetycznych w budownictwie komercyjnym i przemysłowym. Jest idealnym rozwiązaniem dla:

• Rozdzielnic głównych i oddziałowych w systemie PrismaSeT G (montaż naścienny i stojący).
• Szaf systemowych PrismaSeT P o szerokościach W600 oraz W650.
• Instalacji wymagających przejrzystego i bezpiecznego pogrupowania aparatury modułowej, takiej jak wyłączniki nadprądowe, różnicowoprądowe czy aparatura sterownicza.

Wskazówki Montażowe

Montaż osłony LVS03205 jest intuicyjny i szybki dzięki systemowym uchwytom PrismaSet. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Pozycjonowanie: Płytę należy osadzić w dedykowanych wspornikach ramy rozdzielnicy, dbając o osiowe ustawienie względem szyny DIN z aparaturą.
• Moment dokręcania: Należy stosować standardowe narzędzia ręczne; system szybkiego montażu Schneider Electric eliminuje ryzyko poluzowania się elementów pod wpływem drgań.
• Uziemienie: Dzięki konstrukcji metalowej i specjalnym punktom styku, osłona zapewnia ciągłość ochronną po przykręceniu do metalowej konstrukcji wsporczej.

FAQ

• Czy osłona pasuje do starszych systemów Prisma G? Tak, seria PrismaSeT jest wstecznie kompatybilna z większością elementów montażowych systemu Prisma G, jednak zaleca się weryfikację z dokumentacją techniczną dla konkretnej konfiguracji.
• Ile standardowych wyłączników nadprądowych (1P) zmieszczę w jednym rzędzie? Płyta mieści 48 modułów 9 mm, co odpowiada 24 standardowym modułom 18 mm (1P).
• Czy produkt zawiera śruby montażowe? Płyta jest dostarczana jako gotowy element do montażu w systemowych zatrzaskach/śrubach dostępnych w ramie rozdzielnicy PrismaSeT.
