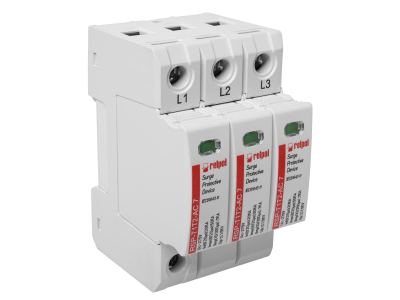

Ograniczniki do instalacji elektrycznych RSP-T1T2-AC 7/3P | 2617127 Relpol

Alternatywny kod produktu: RSP-T1T2-AC 7/3P

Opis i Kluczowe Cechy

Ograniczniki przepięć RSP-T1T2-AC 7/3P to trójfazowe urządzenia klasy T1 i T2, zaprojektowane do ochrony instalacji elektrycznych przed przepięciami atmosferycznymi i łączeniowymi. Charakteryzują się wysoką odpornością na impulsy prądowe (Imax 50kA) oraz napięciem trwałej pracy Uc 275V, co zapewnia niezawodną ochronę obwodów 230/400V AC. Przeznaczone do montażu w rozdzielnicach budynków, instalacjach przemysłowych i systemach fotowoltaicznych.

• Klasa ochrony T1/T2: Zapewnia ochronę przed bezpośrednimi uderzeniami piorunów (T1) oraz przepięciami łączeniowymi (T2), obejmując cały zakres zagrożeń.
• Prąd impulsowy Imax 50kA: Wysoka odporność na udary prądowe minimalizuje ryzyko uszkodzenia zabezpieczanych urządzeń podczas zdarzeń piorunowych.
• Prąd znamionowy In 20kA (8/20): Szybkie odprowadzanie energii przepięciowej chroni podłączone odbiorniki przed uszkodzeniem.
• Napięcie trwałej pracy Uc 275V: Kompatybilne z instalacjami 230/400V, zapewniając stabilną pracę w standardowych warunkach sieciowych.
• Konstrukcja 3-polowa: Przeznaczona do ochrony układów trójfazowych, zintegrowana w jednej obudowie – oszczędność miejsca w rozdzielnicy.

Zgodność z Normami

Ograniczniki RSP-T1T2-AC 7/3P spełniają wymagania normy PN-EN 61643-11 dla ograniczników przepięć niskiego napięcia. Produkt posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Urządzenia znajdują zastosowanie w instalacjach wymagających wysokiego poziomu ochrony przed przepięciami, zarówno w budynkach mieszkalnych, jak i obiektach przemysłowych.

• Ochrona instalacji fotowoltaicznych przed przepięciami atmosferycznymi i łączeniowymi.
• Zabezpieczenie rozdzielnic budynków wielorodzinnych, biurowców i zakładów przemysłowych.
• Ochrona układów automatyki przemysłowej i napędów elektrycznych przed uszkodzeniami spowodowanymi przepięciami.
• Stosowanie w systemach zasilania awaryjnego (UPS) i generatorach prądotwórczych.

Wskazówki Montażowe

Montaż ograniczników powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenia należy montować możliwie blisko chronionego obwodu, najlepiej na szynie DIN w rozdzielnicy. Połączenia powinny być wykonane przewodem o odpowiednim przekroju (zgodnie z dokumentacją techniczną), zachowując możliwie najkrótsze trasy prowadzenia przewodów. Przed montażem należy upewnić się, że napięcie instalacji jest zgodne z parametrem Uc ogranicznika. Po zainstalowaniu przeprowadzić testy działania zgodnie z procedurami producenta.

FAQ

• Czy ogranicznik wymaga okresowej konserwacji? Tak – zaleca się regularną kontrolę stanu połączeń i wizualną ocenę stanu technicznego (co najmniej raz na 12 miesięcy). W przypadku widocznych uszkodzeń należy wymienić urządzenie.
• Jaki jest maksymalny prąd zwarciowy, który może wytrzymać ogranicznik? Maksymalny prąd zwarciowy (Isc) nie został podany w danych – sprawdź dokumentację techniczną produktu lub kontakt z producentem w celu uzyskania szczegółowych informacji.
• Czy ogranicznik można stosować w instalacjach 1-fazowych? Nie – urządzenie RSP-T1T2-AC 7/3P jest przeznaczone wyłącznie do ochrony układów trójfazowych.
