Ogranicznik przepięć kombinowany DEHNcombo YPV do systemów fotowoltaiki do 1200VDC, DCB YPV 1200 | 900070 Dehn

Opis i Kluczowe Cechy

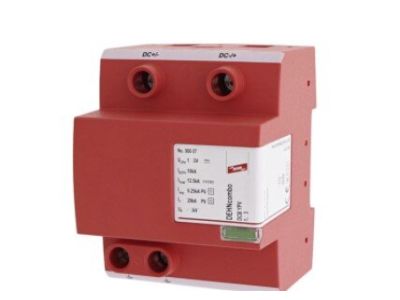

Ogranicznik przepięć DEHNcombo YPV 1200 (DCB YPV 1200) to zaawansowane urządzenie ochronne typu 1 + typu 2, zaprojektowane specjalnie z myślą o zabezpieczaniu systemów fotowoltaicznych (PV). Urządzenie charakteryzuje się zdolnością do pracy przy napięciu stałym wynoszącym aż 1200V DC, co czyni je idealnym rozwiązaniem dla nowoczesnych, wysokowydajnych instalacji solarnych. Dzięki zastosowaniu technologii kombinowanej, ogranicznik ten skutecznie chroni przed skutkami bezpośrednich wyładowań atmosferycznych oraz przepięć indukowanych, eliminując potrzebę stosowania oddzielnych modułów odgromowych i przepięciowych.

• Technologia kombinowana T1+T2: Zapewnia kompleksową ochronę w jednym module, redukując koszty instalacji i oszczędzając miejsce w rozdzielnicy.
• Wysokie napięcie robocze: Przystosowanie do pracy w obwodach DC o napięciu do 1200V pozwala na obsługę rozbudowanych stringów fotowoltaicznych.
• Wskaźnik stanu: Wyraźna sygnalizacja optyczna na froncie urządzenia pozwala na błyskawiczną weryfikację sprawności modułów ochronnych bez użycia narzędzi pomiarowych.
• Kompaktowa budowa: Szerokość zoptymalizowana pod kątem montażu na standardowej szynie DIN 35 mm ułatwia integrację w szafach sterowniczych i rozdzielnicach PV.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje najwyższy poziom bezpieczeństwa i niezawodności w trudnych warunkach eksploatacyjnych. Ogranicznik spełnia wymagania normy IEC 61643-31, która odnosi się bezpośrednio do urządzeń ochrony przepięciowej w instalacjach niskiego napięcia prądu stałego, w tym systemów fotowoltaicznych. Dodatkowo, urządzenie jest zgodne z wytycznymi dotyczącymi ochrony odgromowej, co potwierdza jego zdolność do odprowadzania prądów piorunowych o wysokiej energii.

Zastosowanie

DEHNcombo YPV 1200 znajduje zastosowanie przede wszystkim w sektorze komercyjnym i przemysłowym, gdzie instalacje fotowoltaiczne osiągają duże moce i pracują na wysokich napięciach DC. Jest to kluczowy element ochrony falowników (inwerterów) oraz modułów PV przed przepięciami pochodzącymi od wyładowań atmosferycznych. Idealnie sprawdza się w:

• Wielkoskalowych farmach fotowoltaicznych montowanych na gruncie.
• Dachowych instalacjach przemysłowych o napięciu systemowym do 1200V DC.
• Systemach zasilania awaryjnego opartych na technologii PV.
• Rozdzielnicach prądu stałego (DC) wymagających najwyższego stopnia ochrony.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia deklarowanej skuteczności ochrony. Ogranicznik należy montować na standardowej szynie profilowej TS 35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na:

• Długość przewodów: Przewody łączące ogranicznik z szyną uziemiającą powinny być jak najkrótsze i prowadzone bez zbędnych pętli, aby zminimalizować impedancję połączenia.
• Moment dokręcania: Zaciski śrubowe wymagają dokręcenia z odpowiednim momentem (zgodnie z dokumentacją techniczną producenta), co zapewnia trwały styk elektryczny i odporność na drgania.
• Przekrój przewodów: Należy stosować przewody o przekroju dostosowanym do spodziewanych prądów wyładowczych, zazwyczaj nie mniejszym niż 6-16 mm² dla miedzi, w zależności od lokalnych przepisów i projektu instalacji odgromowej.
• Separacja: Zaleca się zachowanie odpowiednich odstępów izolacyjnych między obwodami DC a pozostałymi instalacjami w budynku.

FAQ

Czy ogranicznik DEHNcombo YPV 1200 wymaga dodatkowego dobezpieczenia?
W większości typowych aplikacji fotowoltaicznych, dzięki wysokiej wytrzymałości zwarciowej, ogranicznik ten nie wymaga stosowania dodatkowych bezpieczników topikowych, o ile prąd zwarciowy generatora PV nie przekracza wartości granicznych określonych przez producenta.

Jak interpretować zmianę koloru wskaźnika na obudowie?
Kolor zielony oznacza pełną sprawność urządzenia i aktywną ochronę. Kolor czerwony sygnalizuje uszkodzenie modułu ochronnego (np. wskutek przyjęcia energii przekraczającej parametry znamionowe) i konieczność niezwłocznej wymiany aparatu.

Czy urządzenie chroni przed bezpośrednim uderzeniem pioruna?
Tak, jako ogranicznik typu 1 (klasy I), DEHNcombo YPV 1200 jest zdolny do odprowadzania częściowych prądów piorunowych, co czyni go odpowiednim do instalacji wyposażonych w zewnętrzny system ochrony odgromowej (LPS).
