Ogranicznik przepięć, iskiernik Iimp=25kA, TN-S, ETITEC GSM T12 275/25 4+0, typ T1+T2 (B+C) | 002440608 Eti

Opis i Kluczowe Cechy

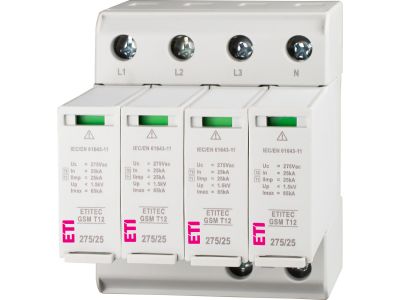

Ogranicznik przepięć iskiernikowy ETITEC GSM T12 275/25 (symbol 002440608) to modułowe zabezpieczenie klasy Typ 1 i Typ 2, przeznaczone do montażu w rozdzielnicy głównej. Chroni instalacje elektryczne przed uszkodzeniami spowodowanymi bezpośrednimi i pośrednimi wyładowaniami atmosferycznymi oraz przepięciami łączeniowymi. Dzięki iskiernikowej technologii GDT (Gas Discharge Tube) zapewnia skuteczną ochronę bez prądu upływu, co zwiększa efektywność działania i obniża koszty eksploatacji. Modułowa budowa ułatwia szybką wymianę wkładki bez konieczności demontażu podstawy.

• Klasa ochrony Typ 1 + Typ 2: Skuteczne zabezpieczenie przed przepięciami piorunowymi i łączeniowymi w instalacjach niskiego napięcia.
• Prąd znamionowy Iimp=25kA: Wysoka odporność na udary prądowe – niezawodna ochrona nawet w ekstremalnych warunkach.
• Iskiernik GDT (Gas Discharge Tube): Technologia zapewniająca natychmiastowe odprowadzanie energii przepięciowej bez ryzyka uszkodzenia instalacji.
• Wskaźnik optyczny stanu pracy: Zielone okienko sygnalizuje sprawność, brak koloru zielonego wskazuje na konieczność wymiany.
• Konfiguracja 4+0 biegunów: Cztery bieguny fazowe + jeden biegun neutralny/ochronny (N-PE) z iskiernikiem, dedykowane do układu sieci TN-S.

Zgodność z Normami

Ogranicznik ETITEC GSM T12 spełnia wymagania normy PN-EN 61643-11 dla ochronników przepięć klasy 1 i 2. Posiada deklarację zgodności CE oraz certyfikat RoHS, co potwierdza jego bezpieczeństwo dla środowiska i zgodność z unijnymi standardami jakości.

Zastosowanie

Ogranicznik iskiernikowy ETITEC GSM T12 275/25 przeznaczony jest głównie do ochrony instalacji elektrycznych budynków mieszkalnych, komercyjnych i przemysłowych, w których wymagane jest skuteczne zabezpieczenie przeciwprzepięciowe w rozdzielnicy głównej.

• Ochrona rozdzielnic głównych w budynkach mieszkalnych i biurowych przed przepięciami atmosferycznymi i łączeniowymi.
• Zabezpieczenie instalacji fotowoltaicznych, systemów alarmowych i monitoringu w układzie TN-S.
• Ochrona wrażliwej elektroniki (serwerownie, centrale telefoniczne) w miejscach narażonych na wyładowania atmosferyczne.
• Stosowanie w układach zasilania maszyn przemysłowych, gdzie przepięcia mogą prowadzić do awarii i przestojów produkcyjnych.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Urządzenie montować w rozdzielnicy głównej na szynie DIN, zgodnie z oznaczeniami na obudowie. Przed podłączeniem należy upewnić się, że instalacja jest odłączona od napięcia. Po zamontowaniu sprawdzić poprawność połączeń i stan wskaźnika optycznego. Wymiana modułu odbywa się poprzez odciągnięcie starej wkładki i wsunięcie nowej – nie wymaga demontażu podstawy. Zaleca się regularną kontrolę stanu wskaźnika i wymianę wkładki w przypadku awarii.

FAQ

• Czy ogranicznik jest kompatybilny z układem sieci TT? Tak, dostępne są wersje dedykowane dla układu TN-S (4+0) oraz TT (3+1). Dla sieci TT należy dobrać odpowiedni model.
• Jak często należy wymieniać wkładkę GDT? Wymiana jest konieczna wyłącznie w przypadku uszkodzenia, sygnalizowanego przez zmianę koloru wskaźnika na czerwony. W normalnych warunkach eksploatacji wkładka nie wymaga okresowej wymiany.
• Czy ogranicznik posiada styki zdalnej sygnalizacji? Tak, w wersji RC dostępne są styki do podłączenia do systemów monitoringu, umożliwiające zdalne powiadomienie o awarii.
