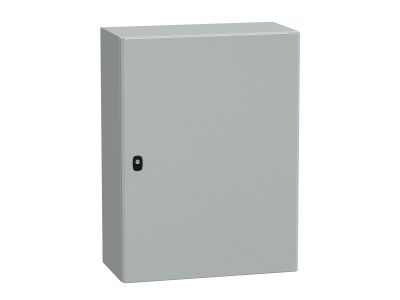

Obudowa wisząca Spacial S3D drzwi gładkie z pł. mont. 800x600x300 (WxSxG) IP66 IK10 RAL7035, Special | NSYS3D8630P Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o wymiarach 800x600x300 mm to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja typu jednoczęściowego, wykonana w procesie składania i spawania, zapewnia wyjątkową sztywność mechaniczną. Kluczowym elementem konstrukcyjnym jest podwójna grubość przedniego profilu w kształcie rynny, która nie tylko wzmacnia strukturę, ale również skutecznie odprowadza wodę i zanieczyszczenia z dala od uszczelki drzwi.

• Wysoki stopień ochrony: Klasa IP66 gwarantuje całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co pozwala na montaż w trudnych warunkach zewnętrznych i halach produkcyjnych.
• Wytrzymałość mechaniczna: Odporność na uderzenia na poziomie IK10 (dla drzwi pełnych) oznacza ochronę przed energią uderzenia o wartości 20 dżuli, co minimalizuje ryzyko uszkodzenia aparatury wewnątrz.
• Estetyka i trwałość: Wykończenie w kolorze RAL7035 (jasnoszary) powłoką proszkową epoksydowo-poliestrową zapewnia wysoką odporność na korozję i promieniowanie UV.
• Płyta montażowa w zestawie: Produkt dostarczany jest z pełną płytą montażową, co znacząco przyspiesza proces prefabrykacji rozdzielnicy.

Zgodność z Normami

Obudowa Schneider Electric Spacial S3D została zaprojektowana i przetestowana zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Spełnia wymagania normy IEC 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki certyfikacji na zgodność z IP66 oraz IK10, produkt ten jest dopuszczony do użytku w instalacjach wymagających najwyższej niezawodności operacyjnej.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom ochronnym, obudowa NSYS3D8630P znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Automatyka przemysłowa: Idealna do montażu sterowników PLC, falowników oraz modułów komunikacyjnych.
• Rozdział energii: Doskonale sprawdza się jako lokalna rozdzielnica zasilająca w zakładach produkcyjnych.
• Infrastruktura krytyczna: Wykorzystywana w systemach sterowania oświetleniem, przepompowniach oraz systemach HVAC.
• Środowiska agresywne: Dzięki szczelnej konstrukcji chroni wrażliwą elektronikę przed pyłem technologicznym i wilgocią.

Wskazówki Montażowe

Montaż obudowy Spacial S3D powinien być przeprowadzony zgodnie z dobrą praktyką inżynierską. Płaski panel tylny ułatwia precyzyjne trasowanie otworów montażowych. Zaleca się stosowanie dedykowanych uchwytów ściennych Schneider Electric, aby zachować deklarowany stopień ochrony IP. Podczas montażu dławnic kablowych należy zwrócić uwagę na zachowanie szczelności przepustów. Drzwi obudowy są demontowalne i mogą być montowane jako lewo- lub prawostronne, co zwiększa elastyczność podczas planowania przestrzeni wewnątrz szafy sterowniczej.

FAQ

• Czy obudowa posiada płytę montażową w komplecie? Tak, model NSYS3D8630P jest dostarczany wraz z pełną płytą montażową, co pozwala na natychmiastowe rozpoczęcie prac instalacyjnych.
• Jaki jest maksymalny kąt otwarcia drzwi? Standardowo drzwi otwierają się do kąta 120°, co zapewnia swobodny dostęp do komponentów podczas serwisu.
• Czy można zmienić kierunek otwierania drzwi? Tak, konstrukcja obudowy Spacial S3D umożliwia łatwą zmianę strony zawiasowania drzwi bez konieczności wykonywania skomplikowanych modyfikacji.
• Czy obudowa nadaje się do montażu na zewnątrz? Tak, dzięki stopniu ochrony IP66 i powłoce poliestrowej, obudowa jest przystosowana do pracy w warunkach zewnętrznych, jednak w przypadku ekstremalnego nasłonecznienia zaleca się stosowanie daszków ochronnych.
