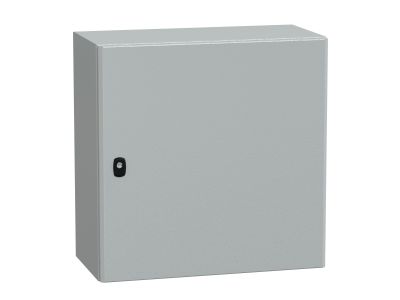

Obudowa wisząca Spacial S3D drzwi gładkie b/pł. mont 600x600x300 (WxSxG) IP66 IK10 RAL7035, Special | NSYS3D6630 Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o wymiarach 600x600x300 mm to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja obudowy opiera się na technologii jednoczęściowego składania i spawania, co w połączeniu z podwójną grubością przedniego profilu w kształcie rynny, zapewnia wyjątkową sztywność mechaniczną oraz szczelność. Wykończenie w kolorze RAL 7035 (jasnoszary) nadaje estetyczny wygląd i ułatwia integrację w nowoczesnych parkach maszynowych.

• Wysoki stopień ochrony IP66: Gwarantuje całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co pozwala na montaż w miejscach narażonych na trudne warunki atmosferyczne lub częste mycie.
• Wytrzymałość mechaniczna IK10: Pełne drzwi stalowe zapewniają najwyższą odporność na uderzenia o energii do 20 dżuli, chroniąc wrażliwe komponenty przed uszkodzeniami mechanicznymi.
• Innowacyjna konstrukcja: Płaski panel tylny ułatwia montaż bezpośrednio na ścianie lub konstrukcji wsporczej, a brak płyty montażowej w tym konkretnym wariancie pozwala na pełną personalizację wnętrza zgodnie z potrzebami projektu.
• Trwałość: Metalowa obudowa została zabezpieczona przed korozją, co czyni ją idealnym wyborem do długotrwałej eksploatacji w sektorze automatyki i rozdziału energii.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach profesjonalnych. Obudowa spełnia wymagania normy IEC 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki certyfikacji IP66 oraz IK10, produkt jest zgodny z normami PN-EN 60529 oraz PN-EN 62262, co jest kluczowe przy odbiorach technicznych instalacji przemysłowych.

Zastosowanie

Obudowa Spacial S3D znajduje szerokie zastosowanie w wielu gałęziach przemysłu i infrastruktury. Dzięki swojej uniwersalności i wysokim parametrom ochronnym, jest preferowanym wyborem dla:

• Automatyki przemysłowej: Jako szafa sterownicza dla sterowników PLC, falowników oraz aparatury modułowej.
• Rozdziału energii: Do budowy mniejszych rozdzielnic elektrycznych w obiektach komercyjnych i produkcyjnych.
• Infrastruktury krytycznej: W systemach sterowania oświetleniem, wentylacją czy przepompowniami, gdzie wymagana jest niezawodność i odporność na czynniki zewnętrzne.
• Sektora OEM: Jako obudowa dla producentów maszyn, wymagających solidnej bazy dla swoich systemów sterowania.

Wskazówki Montażowe

Montaż obudowy Spacial S3D powinien być przeprowadzony z uwzględnieniem następujących zaleceń technicznych:

• Przygotowanie otworów: Dzięki możliwości demontażu drzwi, prace wiertnicze i montaż dławnic można wykonać precyzyjnie poza miejscem docelowej instalacji.
• Uszczelnienie: Należy zwrócić szczególną uwagę na zachowanie ciągłości uszczelki przy wprowadzaniu kabli. Zaleca się stosowanie dławnic o stopniu ochrony nie niższym niż IP66, aby utrzymać parametry szczelności całej szafy.
• Uziemienie: Obudowa posiada fabryczne punkty uziemiające (kołki uziemiające) na korpusie i drzwiach, co jest niezbędne dla zapewnienia bezpieczeństwa przeciwporażeniowego i kompatybilności elektromagnetycznej (EMC).
• Montaż ścienny: Zaleca się stosowanie dedykowanych uchwytów montażowych Schneider Electric, które ułatwiają dystansowanie obudowy od ściany i zapobiegają gromadzeniu się wilgoci.

FAQ

• Czy obudowa zawiera płytę montażową? Ten konkretny model (NSYS3D6630) dostarczany jest bez płyty montażowej, co pozwala na samodzielny dobór płyty pełnej, perforowanej lub systemu szyn DIN.
• Czy drzwi można zamontować tak, aby otwierały się w lewo? Tak, konstrukcja obudowy Spacial S3D umożliwia łatwą zmianę kierunku otwierania drzwi (lewo/prawo) poprzez ich odwrócenie.
• Jaki jest maksymalny kąt otwarcia drzwi? Standardowo drzwi otwierają się pod kątem 120 stopni, co zapewnia swobodny dostęp do wnętrza podczas prac serwisowych.
• Czy obudowa nadaje się do montażu na zewnątrz? Tak, dzięki stopniu ochrony IP66 i wysokiej jakości powłoce lakierniczej, obudowa może być stosowana na zewnątrz, jednak w przypadku ekstremalnych warunków zaleca się stosowanie daszka ochronnego.
