Obudowa SM 1600X600X400 PRZEZR. | NSYSM16640T Schneider Electric

Opis i Kluczowe Cechy

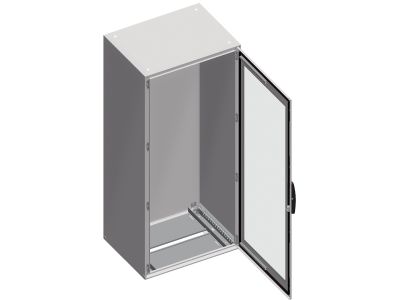

Obudowa wolnostojąca PanelSeT SM (symbol NSYSM16640T) to monoblokowa konstrukcja z niskowęglowej stali, zaprojektowana do pracy w ciężkich warunkach środowiskowych. Wymiary 1600 × 600 × 400 mm (wys. × szer. × głęb.) zapewniają przestrzeń do montażu aparatury i urządzeń, a przeszklone drzwi umożliwiają wgląd do wnętrza bez otwierania. Powłoka epoksydowo-poliestrowa w kolorze szarym RAL7035 z czarnym uchwytem RAL9005 zapewnia trwałość i estetykę.

• Wymiary 1600 × 600 × 400 mm: kompaktowa, wolnostojąca obudowa mieszcząca rozbudowane instalacje w obiektach przemysłowych i komercyjnych.
• Drzwi przeszklone z otwarciem 120°: łatwy dostęp do wnętrza oraz możliwość demontażu drzwi i wsporników płyty montażowej podczas konserwacji.
• 4-punktowy zamek z uchwytem i wkładką 5 mm (podwójny rygiel): bezpieczne zamknięcie chroniące przed nieautoryzowanym dostępem.
• Stopień ochrony IP55: odporność na pył i strugi wody – niezawodna praca w zapylonym i wilgotnym otoczeniu.
• Klasa odporności na uderzenia IK08: wytrzymałość mechaniczna na uderzenia o energii 5 J – ochrona montowanego sprzętu przed przypadkowymi uderzeniami.
• Certyfikaty BV, UL oraz certyfikat morski DNV: potwierdzona jakość i bezpieczeństwo zgodne z międzynarodowymi standardami, w tym dla zastosowań offshore.

Zgodność z Normami

Obudowa PanelSeT SM posiada certyfikaty Bureau Veritas (BV), Underwriters Laboratories (UL) oraz certyfikat morski DNV, co gwarantuje zgodność z rygorystycznymi wymaganiami przemysłu, transportu i instalacji morskich. Deklarowany stopień ochrony IP55 (wg IEC 60529) oraz odporność na uderzenia IK08 (wg IEC 62262) potwierdzają trwałość w ekstremalnych warunkach.

Zastosowanie

Obudowa wolnostojąca PanelSeT SM sprawdza się w wymagających środowiskach, gdzie standardowe rozwiązania nie wystarczają. Doskonale nadaje się do zabudowy aparatury sterowniczej, rozdzielnic głównych, systemów automatyki i urządzeń telekomunikacyjnych.

• Przemysł ciężki – hale produkcyjne, magazyny, oczyszczalnie ścieków, gdzie występuje pył i wilgoć.
• Instalacje morskie i offshore – obudowa certyfikowana DNV, odporna na działanie słonej mgły i wibracji.
• Centra danych i infrastruktura krytyczna – ochrona serwerów, UPS i urządzeń sieciowych przed czynnikami zewnętrznymi.
• Automatyka budynkowa i energetyka – rozdzielnice główne, sterowanie oświetleniem, agregaty prądotwórcze.

Wskazówki Montażowe

Montaż obudowy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Obudowę należy ustawić na stabilnym, poziomym podłożu i przymocować do posadzki lub ściany zgodnie z dokumentacją techniczną. Przy prowadzeniu kabli wykorzystaj fabryczną płytę przepustową z jednym wejściem. Moment dokręcania śrub montażowych oraz przekrój przewodów dostosuj do wartości określonych w dokumentacji producenta. Przed pierwszym uruchomieniem sprawdź szczelność zamknięcia drzwi i stan uszczelek.

FAQ

• Jaki stopień ochrony ma obudowa PanelSeT SM? Obudowa posiada stopień ochrony IP55, co oznacza odporność na wnikanie pyłu (pyłoszczelność) i strugi wody. Dodatkowo klasa odporności na uderzenia IK08 chroni przed uderzeniami mechanicznymi.
• Czy drzwi są przezroczyste? Tak, drzwi wykonane są z przeszklenia, co umożliwia kontrolę wizualną urządzeń wewnątrz bez potrzeby otwierania obudowy. Drzwi otwierają się do 120° i są demontowalne.
• Jakie certyfikaty posiada obudowa? Obudowa posiada certyfikaty BV (Bureau Veritas), UL (Underwriters Laboratories) oraz certyfikat morski DNV, potwierdzające jej przydatność do pracy w trudnych warunkach środowiskowych, w tym w instalacjach morskich.
