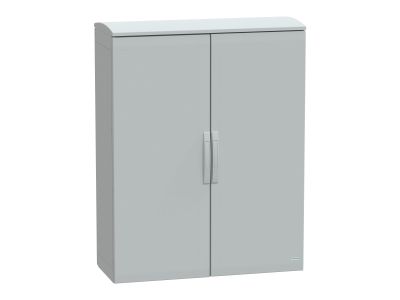

Obudowa poliestrowa PLAT IP44 z wentylowanym dachem 1250x1000x420 mm , Thalassa | NSYPLAT12104G Schneider Electric

Opis i Kluczowe Cechy

Obudowa poliestrowa Thalassa PLAT o symbolu NSYPLAT12104G to przestronne rozwiązanie (1250x1000x420 mm) do zabudowy aparatury elektrycznej w środowiskach wymagających zwiększonej ochrony. Stopień szczelności IP44 zabezpiecza wnętrze przed wnikaniem bryzgów wody i ciał stałych o średnicy >1 mm, a wentylowany dach umożliwia naturalną cyrkulację powietrza, skutecznie odprowadzając ciepło generowane przez zamontowane urządzenia. Poliestrowa konstrukcja jest odporna na korozję oraz promieniowanie UV, co gwarantuje długotrwałą niezawodność w pracy ciągłej.

• Stopień ochrony IP44: Skuteczna bariera przed wilgocią i pyłem – obudowa nadaje się do instalacji w pomieszczeniach wilgotnych, na zewnątrz budynków oraz w strefach narażonych na zachlapanie.
• Wentylowany dach: Naturalna wentylacja zapobiega przegrzewaniu się zamkniętej aparatury, wydłużając żywotność styczników, zasilaczy czy przekaźników.
• Wymiary wewnętrzne 1250 x 1000 x 420 mm: Duża pojemność pozwala na zabudowę rozbudowanych układów sterowania, rozdzielczych i automatyki bez konieczności stosowania dodatkowych obudów.
• Materiał poliestrowy: Odporność na korozję, promieniowanie UV i uderzenia sprawia, że obudowa zachowuje estetykę i parametry przez lata eksploatacji w trudnych warunkach.
• Konstrukcja modułowa z serii PLAT: Łatwy montaż akcesoriów takich jak płyty montażowe, dławice czy zamki – obudowa może być dostosowana do konkretnych potrzeb instalacji.

Zgodność z Normami

Obudowa Thalassa PLAT została zaprojektowana zgodnie z obowiązującymi europejskimi normami bezpieczeństwa dla obudów elektrycznych. Posiada deklarację zgodności CE. Stopień ochrony IP44 jest potwierdzony badaniami szczelności, a materiał poliestrowy spełnia wymogi dotyczące odporności na ciepło i ogień w typowych zastosowaniach przemysłowych.

Zastosowanie

Dzięki połączeniu wysokiej szczelności, wentylacji i dużej pojemności obudowa PLAT znajduje zastosowanie zarówno w instalacjach wewnętrznych, jak i zewnętrznych, gdzie wymagana jest ochrona aparatury przed warunkami atmosferycznymi oraz odprowadzanie nadmiaru ciepła.

• Rozdzielnice główne i podrozdzielnie w budynkach przemysłowych, magazynach i halach produkcyjnych.
• Zabudowa sterowników PLC, przekaźników, styczników i zasilaczy w szafach sterowniczych wystawionych na działanie wilgoci lub zmiany temperatury.
• Instalacje zewnętrzne (np. przy bramach, oświetleniu terenu, agregatach) wymagające obudowy odpornej na opady atmosferyczne.
• Systemy automatyki budynkowej (BMS) i zdalnego monitoringu, gdzie istotne jest utrzymanie odpowiedniego reżimu cieplnego w obudowie.

Wskazówki Montażowe

Montaż obudowy PLAT powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa pracy przy urządzeniach elektrycznych. Przed rozpoczęciem prac bezwzględnie odciąć napięcie we wszystkich obwodach. Obudowę należy mocować do stabilnej podpory (ściana, konstrukcja stalowa) za pomocą dostarczonych uchwytów lub przez otwory montażowe w tylnej ścianie. Uziemić obudowę zgodnie z obowiązującymi przepisami (np. zacisk uziemiający). Wentylowany dach nie wymaga dodatkowych otworów wentylacyjnych – należy zachować odstęp od innych obiektów umożliwiający swobodny przepływ powietrza. Przekrój przewodów doprowadzających dobrać do obciążenia prądem w instalacji. Stosować dławnice o odpowiednim stopniu ochrony (min. IP44), a po zakończeniu montażu sprawdzić szczelność zamknięcia drzwi.

FAQ

• Czy wentylowany dach nie wpuszcza wody do wnętrza? Dach został zaprojektowany jako osłonowy z odpowiednim kątem nachylenia i dodatkowymi żaluzjami, które zapobiegają wnikaniu deszczu czy bryzgów wody, zachowując jednocześnie przepływ powietrza. Stopień ochrony całej obudowy to potwierdzone IP44.
• Jaki jest materiał obudowy i czy nadaje się do użytku na zewnątrz? Obudowa wykonana jest z poliestru wzmacnianego włóknem szklanym – materiału odpornego na korozję, promieniowanie UV oraz czynniki atmosferyczne. Może być instalowana na zewnątrz budynków.
• Czy obudowa jest dostarczana z płytą montażową? Standardowo obudowa PLAT nie zawiera płyty montażowej – można ją dokupić jako akcesorium oraz zamontować wewnątrz na dostępnych słupkach dystansowych. Szczegółowe informacje znajdują się w karcie katalogowej.
