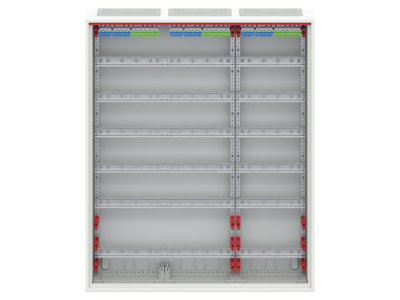

Obudowa n/t 216 mod, IP44, II kl., CA36V drzwi pełne ComfortLine | 2CPX052192R9999 ABB

Alternatywny kod produktu: 2CPX052192R9999

Opis i Kluczowe Cechy

Obudowa natynkowa CA36V (symbol 2CPX052192R9999) o szerokości 216 modułów to rozwiązanie przeznaczone do montażu w suchych pomieszczeniach wewnętrznych. Stopień ochrony IP44 zapewnia ochronę przed wnikaniem ciał stałych oraz rozpryskiwaniem wody, natomiast II klasa izolacji gwarantuje bezpieczeństwo użytkowania. Wyposażona w drzwi pełne ComfortLine z systemem CombiLine, które utrzymują IP30 nawet w konfiguracjach bez drzwi. Obudowa charakteryzuje się wytrzymałością mechaniczną IK07, co chroni aparaturę przed uszkodzeniami zewnętrznymi.

• Stopień ochrony IP44: Ochrona przed wnikaniem ciał stałych powyżej 1 mm i rozpryskiwaniem wody – idealne do pomieszczeń wilgotnych (np. piwnice, garaże, hale produkcyjne).
• II klasa izolacji: Zapewnia podwójną izolację elektryczną, zwiększając bezpieczeństwo obsługi i minimalizując ryzyko porażenia prądem.
• Drzwi pełne ComfortLine: Solidna konstrukcja z integrowanym systemem CombiLine utrzymującym IP30 – estetyczne i funkcjonalne rozwiązanie do suchych wnętrz.
• Przepusty membranowe CZF2/CZF1: Umożliwiają elastyczne wprowadzenie przewodów z góry i dołu obudowy, dostosowane do co 250 mm szerokości.
• Wytrzymałość mechaniczna IK07: Odporność na uderzenia do 2 J – zabezpiecza aparaturę przed uszkodzeniami mechanicznymi.

Zgodność z Normami

Obudowa spełnia wymagania norm europejskich dotyczących ochrony przeciwporażeniowej (II klasa izolacji) oraz stopnia ochrony IP (IP44). Produkt posiada deklarację zgodności CE i jest zgodny z normami VDE, IEC oraz EN 62208.

Zastosowanie

Obudowa natynkowa CA36V przeznaczona jest do montażu aparatury elektrycznej w suchych pomieszczeniach wewnętrznych, gdzie wymagany jest wysoki stopień ochrony przed czynnikami zewnętrznymi.

• Montaż szaf sterowniczych w halach produkcyjnych, warsztatach i magazynach.
• Instalacje w pomieszczeniach wilgotnych (np. garaże, piwnice, pomieszczenia gospodarcze).
• Zabudowa systemów automatyki budynkowej i przemysłowej w suchych środowiskach.
• Mocowanie aparatury modułowej zintegrowanej z systemem CombiLine.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obszarze instalacji. Obudowę mocować do ściany za pomocą dedykowanych otworów montażowych, dbając o równe ułożenie. Przepusty membranowe CZF2/CZF1 należy dopasować do średnicy wprowadzanego przewodu, a szczelność zapewnić poprzez odpowiednie uszczelnienie. Do kompensacji nierówności tynku służy dołączony zestaw. Unikać montażu w miejscach narażonych na bezpośrednie działanie czynników atmosferycznych.

FAQ

• Czy obudowę można montować na zewnątrz? Obudowa oznaczona jest stopniem ochrony IP44, co oznacza, że nie jest przeznaczona do stosowania na zewnątrz. Do zastosowań zewnętrznych zalecane są obudowy z wyższym IP (np. IP65).
• Jakie profile EDF można zastosować w tej obudowie? Obudowa jest kompatybilna wyłącznie z profilami EDF, które wchodzą w zakres dostawy. Profile te służą do montażu aparatury modułowej.
• Czy obudowa posiada klasę palności? Klasa palności nie została określona w danych produktu. Produkt spełnia wymagania norm przeciwpożarowych dla instalacji elektrycznych w suchych wnętrzach.
