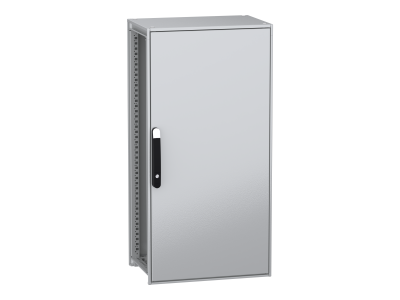

Obudowa modułowa stojąca, PanelSeT SFN, stal dekarbonizowana, płyta montażowa, 1200x600x400mm, IP55 | NSYSFN12640P Schneider Electric

Opis i Kluczowe Cechy

Obudowa modułowa stojąca PanelSeT SFN o wymiarach 1200x600x400 mm to wolnostojące rozwiązanie dla instalacji sterowniczych, elektroenergetycznych i przemysłowych. Wykonana z dekarbonizowanej stali z recyklingu oraz galwanizowanej stali konstrukcyjnej, zapewnia wysoką trwałość i niski ślad węglowy. Stopień ochrony IP55 i klasa IK10 gwarantują odporność na pył, wodę, olej oraz uderzenia mechaniczne. Płyta montażowa oraz zestaw szybko mocujących wsporników ułatwiają organizację komponentów wewnątrz.

• Stal dekarbonizowana i galwanizowana: Materiał przyjazny środowisku (recykling, redukcja CO₂) przy zachowaniu wytrzymałości mechanicznej i odporności na korozję.
• Wymiary 1200x600x400 mm: Duża przestrzeń montażowa umożliwiająca instalację aparatury, modułów i osprzętu o znacznych gabarytach.
• Stopień ochrony IP55 i IK10: Ochrona przed pyłem, strumieniem wody i olejem oraz odporność na uderzenia mechaniczne o energii 20J – idealne do zastosowań przemysłowych.
• Płyta montażowa z zestawem wsporników: Umożliwia elastyczne rozmieszczenie aparatury i ułatwia organizację okablowania.
• Kolor szary RAL 7035 z czarnym uchwytem (RAL 9005): Estetyczny wygląd i jednolity design z aparaturą modułową.

Zgodność z Normami

Obudowa PanelSeT SFN spełnia wymagania norm europejskich dotyczących stopni ochrony IP i IK oraz bezpieczeństwa konstrukcji. Produkt posiada deklarację zgodności CE i jest zgodny z dyrektywami unijnymi w zakresie ekoprojektu oraz efektywności energetycznej.

Zastosowanie

Obudowa wolnostojąca PanelSeT SFN przeznaczona jest do stosowania w instalacjach przemysłowych, energetycznych oraz automatyce budynkowej, gdzie wymagana jest ochrona aparatury przed szkodliwymi warunkami zewnętrznymi.

• Szafy sterownicze i elektroenergetyczne w zakładach produkcyjnych.
• Centrale sterujące w instalacjach HVAC i systemach bezpieczeństwa.
• Rozdzielnice niskiego napięcia w budynkach użyteczności publicznej.
• Stacje monitoringu i systemy telekomunikacyjne wymagające ochrony IP55.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Ustawienie na stabilnym podłożu, z zachowaniem wolnej przestrzeni wokół drzwi (min. 10 cm) dla swobodnego otwarcia. Płytę montażową mocować do ramy za pomocą dostarczonych wsporników, uwzględniając rozkład masy aparatury. Drzwi wyposażone w czteropunktowy zamek z klamką – regulacja siły docisku kluczem imbusowym. Uziemienie obudowy należy wykonać zgodnie z normami PN-HD 60364.

FAQ

• Czy obudowa posiada uchwyt do unoszenia? Tak, wyposażona jest w uchwyt z poliamidu 6 wzmocnionego 30% włóknem szklanym, ułatwiający transport i przemieszczanie.
• Jakie są maksymalne obciążenia płyty montażowej? Dokładna wartość nie została podana w danych produktu – sprawdź dokumentację techniczną w celu określenia nośności.
• Czy obudowa jest odporna na warunki zewnętrzne? Stopień ochrony IP55 zapewnia odporność na pył i strumienie wody, ale nie jest przeznaczona do bezpośredniego narażenia na deszcz bez dodatkowej osłony.
