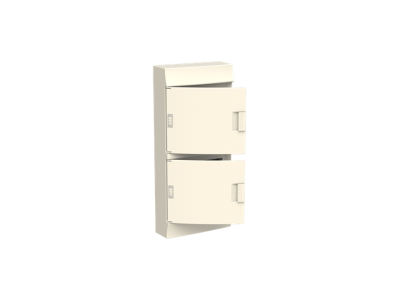

Obudowa Mistral41W n/t drzwi pełne 48 modułów, IP41, AT&U/Mistral | 1SPE007717F0710 ABB

Alternatywny kod produktu: 1SPE007717F0710

Opis i Kluczowe Cechy

Obudowa Mistral41W marki AT&U to natynkowa rozdzielnica z drzwiami pełnymi, przeznaczona do aplikacji wnętrzowych. Oferuje miejsce na 48 modułów w standardzie DIN, co zapewnia pojemność wystarczającą dla rozbudowanych instalacji elektrycznych w budynkach mieszkalnych i komercyjnych. Dzięki stopniowi ochrony IP41 obudowa skutecznie chroni aparaturę przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz przed pionowo padającymi kroplami wody. Wytrzymałość mechaniczna IK08 gwarantuje odporność na uderzenia o energii 5 J, co zabezpiecza instalację przed przypadkowymi uszkodzeniami mechanicznymi.

• 48 modułów w rozstawie szyn DIN 125 mm: Duża pojemność pozwala na swobodne rozmieszczenie aparatury modułowej, styczników, przekaźników i zasilaczy w jednej obudowie bez konieczności stosowania dodatkowych rozdzielnic.
• Stopień ochrony IP41: Skuteczna ochrona przed wnikaniem ciał stałych o średnicy > 1 mm oraz przed kroplami wody padającymi pionowo – idealne do suchych pomieszczeń wewnętrznych o podwyższonej wilgotności (np. korytarze, pomieszczenia gospodarcze).
• Wytrzymałość mechaniczna IK08 (5 J): Obudowa odporna na uderzenia, co zwiększa bezpieczeństwo eksploatacji w miejscach narażonych na przypadkowe uderzenia (np. w garażach, warsztatach).
• Maskownica umożliwiająca uzyskanie 1 dodatkowego modułu na rząd: Innowacyjne rozwiązanie pozwala zyskać 0,5 modułu po lewej i 0,5 po prawej stronie, optymalizując wykorzystanie przestrzeni montażowej.
• Drzwi pełne z możliwością otwierania pod kątem 180° w lewo lub w prawo: Elastyczna konfiguracja montażu – drzwi można przełożyć, dostosowując kierunek otwierania do lokalizacji rozdzielnicy.
• Niewidoczne z zewnątrz perforacje na górze i dole obudowy: Umożliwiają cyrkulację powietrza i odprowadzanie ciepła z aparatury bez naruszania estetyki obudowy.

Zgodność z Normami

Obudowa Mistral41W posiada certyfikat CE i jest zgodna z obowiązującymi dyrektywami Unii Europejskiej. Spełnia wymagania standardów DIN w zakresie obudów rozdzielnic natynkowych. Produkt przeszedł pomyślnie test żarzącym drutem (GWT = 650°C), potwierdzający odporność na zapłon, co jest istotne dla bezpieczeństwa pożarowego instalacji.

Zastosowanie

Obudowa Mistral41W dedykowana jest do instalacji wewnątrz pomieszczeń jako rozdzielnica główna lub podrozdzielnica. Sprawdzi się w każdym środowisku, gdzie wymagana jest estetyczna i funkcjonalna obudowa ochronna dla aparatury modułowej.

• Instalacje elektryczne w budynkach mieszkalnych – jako tablica rozdzielcza w korytarzu, przedpokoju lub pomieszczeniu technicznym.
• Automatyka budynkowa – montaż styczników, przekaźników, zasilaczy i sterowników do sterowania oświetleniem, roletami i ogrzewaniem.
• Obiekty komercyjne i usługowe – małe biura, sklepy, gabinety – gdzie wymagana jest rozdzielnica o pojemności do 48 modułów.
• Warsztaty i pomieszczenia gospodarcze – ochrona instalacji przed uszkodzeniami mechanicznymi (IK08) i wilgocią (IP41).

Wskazówki Montażowe

Montaż obudowy oraz osprzętu wewnątrz może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do 1 kV. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Obudowę mocować do ściany za pomocą kołków i wkrętów dostosowanych do podłoża (mocowanie natynkowe). Szyny DIN montować w rozstawie 125 mm zgodnie z oznaczeniami w obudowie. Wszystkie przewody łączyć z zachowaniem odpowiedniego przekroju dobranego do prądu obciążenia. Maskownicę montować po zakończeniu okablowania – pozwala ukryć ewentualne naddatki przewodów i uzyskać dodatkowe 0,5 modułu z każdej strony.

FAQ

• Jaki stopień ochrony ma obudowa Mistral41W? Obudowa posiada stopień ochrony IP41 – chroni przed ciałami stałymi o średnicy powyżej 1 mm oraz przed pionowo padającymi kroplami wody.
• Czy drzwi można otwierać w obie strony? Tak, drzwi pełne mogą być otwierane w lewo lub w prawo pod kątem 180°, dzięki czemu można dostosować kierunek otwierania do miejsca instalacji.
• Ile faktycznie modułów zmieści się po zastosowaniu maskownicy? Standardowa pojemność to 48 modułów. Dzięki maskownicy zyskujesz dodatkowy moduł na rząd (po 0,5 z każdej strony), co daje łącznie 49 modułów na rząd (przy pełnym wykorzystaniu wszystkich rzędów).
